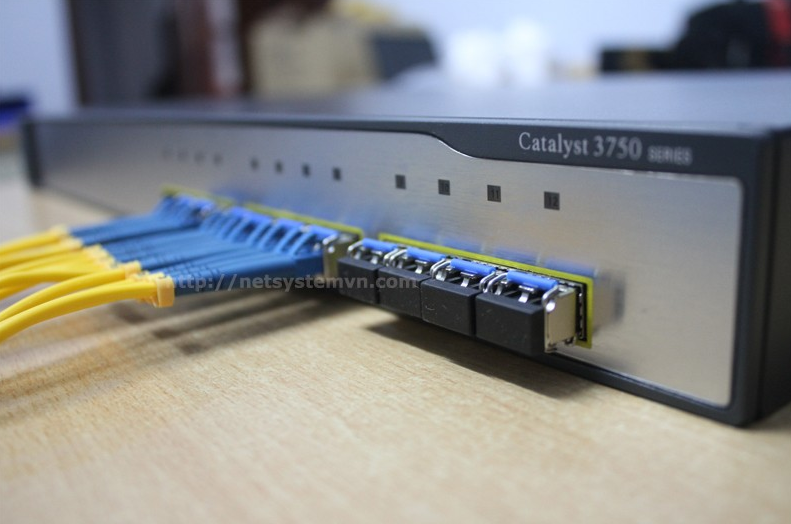

Sự khác biệt giữa module quang và switch

10/02/2021

Tìm hiểu về module quang là gì? Bộ chuyển mạch switch là gì? Sự khác biệt giữa module quang và bộ chuyển mạch switch là gì? Hãy cùng chúng tôi điểm qua trong bài viết này nhé

Module quang là gì?

Tìm hiểu về module quang là một loại thiết bị chuyển đổi phương tiện truyền dẫn Ethernet có thể trao đổi tín hiệu điện đôi xoắn khoảng cách ngắn và tín hiệu quang khoảng dài. Nó cũng được gọi là bộ chuyển đổi sợi quang ở nhiều trung tâm.

Sản phẩm modun quang thường được sử dụng trong môi trường mạng thực tế, nơi cáp Ethernet không thể được che phủ và phải sử dụng sợi quang để kéo dài khoảng thời gian truyền. Và nó thường nằm trong lớp truy cập của các ứng dụng MAN băng thông rộng; chẳng hạn như: giám sát việc truyền hình ảnh video độ nét cao của dự án Ping'an; đồng thời đóng vai trò to lớn trong việc giúp kết nối tuyến cáp quang km cuối với man và mạng ngoài.

Modul quang được sử dụng phổ biến trong môi trường mạng thực tế, nơi cáp Ethernet không thể phủ kín và phải sử dụng sợi quang để kéo dài khoảng thời gian truyền. Đồng thời, chúng cũng đóng vai trò to lớn trong việc giúp kết nối những km cuối tuyến cáp quang với mạng nội thành và mạng ngoại vi.

>>> Module quang 1gbpsModule quang 10gbps

Với thiết bị thu phát cáp quang, hệ thống được nâng cấp từ dây đồng lên cáp quang, mang đến một kế hoạch chi phí thấp cho người dùng có quỹ, nhân lực hoặc thời gian ngắn. Chức năng của modulecáp quang là chuyển tín hiệu điện muốn gửi thành tín hiệu quang và đưa vào, đồng thời có thể chuyển tín hiệu quang nhận được thành tín hiệu điện và đưa vào đầu thu của chúng ta.

Đặc tính module quang

Module sợi cáp quang thường có những đặc điểm cơ bản sau:

1. Cung cấp truyền dữ liệu có độ trễ cực thấp.

2. Hoàn toàn trong suốt với giao thức mạng.

3. Chip ASIC đặc biệt được sử dụng để thực hiện chuyển tiếp tốc độ đường truyền dữ liệu. ASIC có thể lập trình được tích hợp nhiều chức năng vào một chip, có ưu điểm là thiết kế đơn giản, độ tin cậy cao, tiêu thụ điện năng thấp, v.v. nó có thể làm cho thiết bị có hiệu suất cao hơn và giá thành thấp hơn.

4. Thiết bị dạng giá đỡ có thể cung cấp chức năng cắm nóng, thuận tiện cho việc bảo trì và nâng cấp không bị gián đoạn.

5. Thiết bị quản lý mạng có thể cung cấp chức năng chẩn đoán, nâng cấp, báo cáo trạng thái, báo cáo tình huống bất thường và chức năng kiểm soát mạng, đồng thời có thể cung cấp nhật ký vận hành và nhật ký cảnh báo đầy đủ.

6. Thiết bị áp dụng thiết kế nguồn điện 1 + 1, hỗ trợ điện áp cung cấp điện cực rộng, thực hiện bảo vệ nguồn điện và chuyển đổi tự động.

7. Hỗ trợ dải nhiệt độ làm việc cực rộng.

8. Hỗ trợ khoảng cách truyền hoàn chỉnh (0-120km).
Sự khác biệt giữa module quang và switch

Bộ chuyển mạch switch là gì?

Switch, có nghĩa là "bộ chuyển mạch switch", là một loại thiết bị mạng được sử dụng để chuyển tiếp tín hiệu điện (quang). Nó có thể cung cấp đường dẫn tín hiệu điện độc quyền cho bất kỳ hai nút mạng nào của chuyển mạch switch truy cập. Bộ chuyển mạch phổ biến nhất là bộ chuyển mạch switch Ethernet. Những cái phổ biến khác là chuyển mạch thoại, chuyển mạch cáp quang, v.v.

Switch chia mạng là thiết bị mở rộng mạng, có thể cung cấp thêm cổng kết nối cho mạng con, giúp kết nối nhiều máy tính hơn. Với sự phát triển của ngành truyền thông và sự thúc đẩy thông tin hóa nền kinh tế quốc dân, thị trường chuyển mạng đang tăng lên ổn định. Nó có các đặc điểm là hiệu suất chi phí cao, tính linh hoạt cao, tương đối đơn giản và dễ thực hiện. Công nghệ Ethernet đã trở thành công nghệ mạng LAN quan trọng nhất, và bộ chuyển mạch switch mạng đã trở thành bộ chuyển mạch switch phổ biến nhất.

Phân loại switch

Nói chung, có hai loại chuyển mạch switch mạng: chuyển mạch Wan và chuyển mạch LAN.
  1. Bộ chuyển mạch Wan được sử dụng chủ yếu trong lĩnh vực viễn thông, cung cấp nền tảng cơ bản cho truyền thông.
  2. Bộ chuyển mạch LAN được sử dụng trong mạng LAN để kết nối thiết bị đầu cuối, chẳng hạn như PC và máy in mạng.
Về phương tiện truyền dẫn và tốc độ truyền, nó có thể được chia thành chuyển mạch Ethernet, chuyển mạch Ethernet nhanh, chuyển mạch Gigabit Ethernet, chuyển mạch FDDI, chuyển mạch ATM và chuyển mạch vòng token. Từ quy mô ứng dụng, nó có thể được chia thành chuyển đổi cấp doanh nghiệp, chuyển đổi cấp bộ phận và chuyển đổi nhóm làm việc.

Nói chung, chuyển mạch switch cấp doanh nghiệp là loại giá đỡ, chuyển mạch switch cấp bộ phận có thể là loại giá đỡ (với ít khe cắm hơn) hoặc loại cấu hình cố định, trong khi chuyển mạch switch cấp đội là loại cấu hình cố định (với các chức năng đơn giản hơn).

Sự khác biệt giữa module quang và bộ chuyển mạch switch là gì?

Module quang là một thiết bị rất hiệu quả về chi phí và linh hoạt. Công dụng phổ biến của nó là chuyển đổi tín hiệu điện dạng xoắn đôi thành tín hiệu quang. Nó thường được sử dụng trong môi trường mạng thực tế mà cáp đồng Ethernet không thể phủ kín và phải sử dụng cáp quang để mở rộng khoảng cách truyền. Đồng thời, nó cũng đóng vai trò rất lớn trong việc giúp kết nối những km cuối tuyến cáp quang với mạng nội thành và hiệu ứng mạng ngoài.

Switch là một loại thiết bị mạng được sử dụng để chuyển tiếp tín hiệu điện (quang), đóng vai trò cốt lõi trong giao tiếp lẫn nhau giữa các thiết bị mạng có dây (chẳng hạn như máy tính, máy in, máy tính, v.v.) và nó thường được kết nối với bộ định tuyến, để bạn có thể truy cập mạng thông qua cáp quang.
Sự khác biệt giữa module quang và bộ chuyển mạch switch là gì?

1. tốc độ truyền

Hiện tại, modul quang có thể được chia thành modul quang 100m, modul quang gigabit và modul quang 10G. Trong đó, phổ biến nhất là modulecáp quang 100m và gigabit, là giải pháp tiết kiệm và hiệu quả trong mạng gia đình và doanh nghiệp vừa và nhỏ. Có các loại chuyển mạch switch mạng 1g, 10g, 25g, 100g và 400g. Lấy mạng trung tâm dữ liệu lớn làm ví dụ, bộ chuyển mạch switch 1g / 10g / 25g chủ yếu được sử dụng cho lớp truy cập hoặc bộ chuyển mạch switch, trong khi bộ chuyển mạch switch 40g / 100g / 400g chủ yếu được sử dụng làm bộ chuyển mạch switch lõi hoặc đường trục.

2. khó cài đặt

Module cáp quang là một thiết bị phần cứng mạng tương đối đơn giản, giao diện ít hơn bộ chuyển mạch switch nên việc đấu dây và kết nối tương đối đơn giản. Chúng có thể được sử dụng một mình hoặc gắn trên giá. Vì module quang là một thiết bị cắm là chạy nên các bước lắp đặt của nó rất đơn giản: chỉ cần cắm cáp đồng và dây nhảy quang tương ứng vào cổng điện và cổng quang tương ứng, sau đó kết nối cáp đồng và cáp quang vào cả hai đầu của thiết bị mạng.

Bộ chuyển mạch switch có thể được sử dụng một mình trong mạng gia đình hoặc văn phòng nhỏ, hoặc có thể được lắp đặt trong tủ rack trong mạng trung tâm dữ liệu lớn. Nói chung, mô đun cần được lắp vào cổng tương ứng, sau đó được kết nối với máy tính hoặc thiết bị mạng khác bằng cáp mạng hoặc dây nhảy quang tương ứng. Trong môi trường cáp mật độ cao, khung phân phối, hộp ODF quang và các công cụ quản lý cáp cần được sử dụng để quản lý cáp và đơn giản hóa việc đi dây. Đối với switch mạng được quản lý, nó cần được trang bị một số chức năng nâng cao, chẳng hạn như SNMP, VLAN, IGMP, v.v.

3. cấu hình chức năng

Đầu tiên có thể chuyển đổi tín hiệu điện thành tín hiệu quang để thực hiện kết nối của thiết bị dựa trên dây cáp đồng để mở rộng khoảng cách truyền dẫn; sau này có thể nhận ra việc chuyển đổi chế độ đơn, sợi đơn và sợi đôi, và chuyển đổi bước sóng (chủ yếu chuyển đổi bước sóng thông thường 1310nm và 1550nm thành bước sóng WDM).

So với modul quang, chức năng của bộ chuyển mạch switch phức tạp hơn nhiều, được xác định bởi hệ điều hành mạng của nó. Theo lớp mạng, chúng có thể được chia thành các thiết bị chuyển mạch lớp 2, lớp 3 và lớp 4. Nhìn chung, switch lớp 2 là switch cơ bản dùng để truyền dữ liệu và thực hiện kiểm tra lỗi trên từng khung hình gửi và nhận. Chuyển mạch switch lớp 3 và lớp 4 có chức năng định tuyến, có thể chủ động gửi gói tin đến đích một cách tốt nhất. Ngoài ra, chúng cũng có một số chức năng nâng cao, chẳng hạn như mlag, STP, vxlan, v.v.
