Module quang 1 sợi 10G BiDi SFP+ là gì? tìm hiểu nguyên tắc thực hiện

Module quang 1 sợi 10G BiDi SFP+ được đóng gói trong SFP+, với tốc độ truyền 10G, giao diện LC simplex và khoảng cách truyền lên đến 80 km với cáp quang 1 sợi. BiDi đề cập đến một sợi quang hai chiều, sử dụng công nghệ WDM (tức là, ghép kênh phân chia bước sóng) để gửi và nhận các bước sóng trung tâm khác nhau theo cả hai hướng, do đó thực hiện truyền dẫn hai chiều tín hiệu quang bằng một sợi quang.

Module quang 2 sợi có hai cổng như cổng truyền TX và cổng nhận RX, trong khi module quang 1 sợi BiDi chỉ có một cổng. Module quang 1 sợi BiDi có thể hoàn thành việc truyền và nhận tín hiệu quang cùng một lúc. Do đó, các module quang BiDi phải được sử dụng theo cặp.

Ưu điểm lớn nhất của module quang BiDi là tiết kiệm tài nguyên sợi quang và biến hai sợi truyền dẫn thành một. Các module quang 1 sợi BiDi giảm chi phí cho cơ sở hạ tầng cáp quang và số lượng cổng trên bảng điều khiển sợi quang, đồng thời cũng giảm không gian chiếm dụng bởi các khay dành riêng cho quản lý cáp quang.

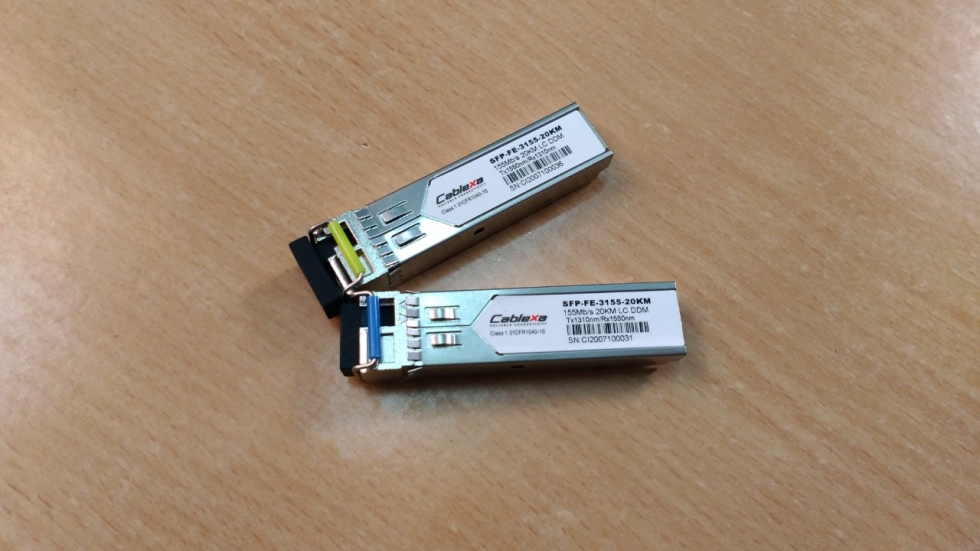

Module quang 1 sợi SFP BiDi và module quang 2 sợi sử dụng cùng một hiệu ứng. Nhưng trong hệ thống dây tích hợp, module quang BiDi không chỉ có thể tiết kiệm tài nguyên sợi quang mà còn giảm đáng kể chi phí bố trí.

Một sợi quang hai chiều đề cập đến việc truyền và gửi tín hiệu quang theo cả hai hướng đồng thời trong một sợi quang duy nhất. Các module quang học được sử dụng trong thiết bị không dây đều là các modun quang tích hợp. Module quang hai chiều sợi quang có hai cổng kết nối với sợi quang, trong khi module quang hai chiều sợi 1 chỉ có một cổng kết nối với sợi quang.

Một sợi hai chiều chủ yếu được thực hiện bởi WDM. mođun ánh sáng ở mặt bên của BBU gửi một tia laser có bước sóng 1 qua quang phổ kế 45° và sau đó ghép vào sợi quang học. Tại đầu AAU, tín hiệu ánh sáng có bước sóng 1 nhận được sau khi được máy quang phổ phản xạ 45 °; Và ngược lại.

Module quang hai chiều sợi 1 sử dụng các bước sóng khác nhau và bước sóng hoạt động của module quang fronthaul 5G thường là 1270nm / 1330nm hoặc 1270nm / 1310nm. Có nghĩa là, mô-đun ánh sáng hai chiều sợi 1 có hai mô hình, phải được sử dụng theo cặp. Đối với hệ thống truyền thông không có đầu A và B rõ ràng (chẳng hạn như PTN và các hệ thống mạng vòng khác), rất dễ mắc lỗi khi sử dụng, trong khi đối với hệ thống truyền thông có đầu A và B rõ ràng, miễn là module quang có A bước sóng nhất định được xác định cho đầu A hoặc B.

Thi công đường cáp quang

Cáp quang 1 hai chiều chiếm số lượng lõi mặc dù chỉ có một nửa hai chiều sợi đôi, nhưng trong hầu hết các trường hợp, cáp quang chính có cùng chiều dài. Ví dụ, 1 phòng máy CRAN tiếp nhận số lượng trạm lớn thường là 5 đến 15, nếu số lượng BBU tối đa là 40, thì việc sử dụng sơ đồ lõi 1 / đôi, số lõi sợi trung kế là 120/240 lõi, trong cùng một tuyến chỉ được bố trí một tuyến cáp quang trục.

Do sự chiếm dụng hai chiều của sợi quang 1 trong lõi sợi quang ít hơn, việc tiếp cận metrocell ban đầu đến lõi sợi quang có thể đáp ứng nhu cầu truy cập, do đó, khối lượng xây dựng cáp phân phối (giao điểm quang trục ~ Metrocell) thường chỉ bằng khoảng một nửa khối lượng lược đồ hai chiều hai sợi.

Hiện tại, thành phần sóng thụ động của mạng 5G chủ yếu sử dụng hệ thống 6 lần 1 và 12 lần 1, tiêu thụ rất ít lõi sợi quang. Tuy nhiên, do yêu cầu của mạng cáp phía trước chia sẻ ODN với dịch vụ băng rộng, nếu không có tài nguyên cáp quang giữa phòng máy CRAN và cáp quang chính thì vẫn phải xây dựng cáp quang chính.

Còn nguồn lõi cáp quang còn lại của đường vào trạm ban đầu hầu hết có thể đáp ứng được nhu cầu sử dụng, miễn là xây dựng được một phần cáp quang từ trung kế đến cáp phân phối metrocell.

Đầu tư dự án

Module quang 2 sợi và hai chiều sợi 1 chỉ khác nhau một chút về thiết bị truyền / nhận, và có rất ít sự khác biệt về chi phí thành phần. Nhưng do nhu cầu thị trường của mô-đun ánh sáng hai chiều sợi 1 là nhỏ nên giá cao hơn một chút khoảng 15%.

Hệ thống phân chia sóng thụ động chứa một thiết bị kết hợp / phân tách và các module quang học có bước sóng 1351nm và 1371nm có chi phí phân tán lớn, do đó cần thiết bị phát hiện APD có giá cao hơn và chi phí thành phần sẽ cao hơn. Do quy mô thị trường như nhau nên 1 giá của hệ thống hai chiều một sợi quang hiện nay cao hơn khoảng 10% so với hệ thống con sóng thụ động.

Bảo trì và quản lý

Vì bước sóng được sử dụng bởi modul hai chiều 1 sợi không phải chịu chi phí phân tán lớn, nên chỉ số truyền dẫn không khác gì so với bước sóng của mođun hai chiều 2 sợi quang. Khi sử dụng, nó chỉ cần chỉ định một bước sóng cho đầu cuối AAU và bước sóng khác cho đầu cuối BBU, điều này sẽ không mang lại bất kỳ sự bất tiện nào cho việc vận hành và bảo trì.

Tuy nhiên, hệ thống con sóng thụ động có những nhược điểm sau:

So với module quang 2 sợi, module quang 1 sợi có lợi thế rõ ràng về chi phí và sẽ không làm tăng sự bất tiện trong bảo trì và quản lý. Sơ đồ module hai chiều 1 sợi nên được áp dụng cho kết nối cáp quang trực tiếp.

Nếu module quang của thiết bị không dây được mua riêng thì chi phí của thành phần sóng thụ động là thấp nhất. Do hạn chế về chi phí phân tán, sơ đồ thành phần sóng thụ động chi phí thấp không thích hợp cho việc truyền khoảng cách xa, do đó, nên áp dụng sơ đồ hai chiều 1 sợi khi khoảng cách dài.
