Module 10G SFP+ RJ45 là gì? ứng dụng và ưu điểm gì khác so với cáp DAC

25/10/2020

Module quang 10G SFP+ RJ45 là gì? có phải nó được tích hợp chủ yếu trong các thiết bị chuyển mạch, card mạng và các sản phẩm khác được sử dụng để hoàn thành việc truyền 10Gb Ethernet trong hệ thống cáp đồng cat6a hoặc cat7 không?

Module 10G SFP+ cung cấp giao diện RJ45, được tích hợp chủ yếu trong các thiết bị chuyển mạch, card mạng và các sản phẩm khác. Nó áp dụng chế độ truyền song công đầy đủ với công nghệ triệt tiếng vọng, điều chế biên độ xung PAM16 và băng thông làm việc tiêu chuẩn là 417MHz.
Module quang 10G SFP+ RJ45 là gì

Modul 10G SFP+ RJ45 sử dụng ở đâu?

Nó chủ yếu được sử dụng để hoàn thành việc truyền 10G Ethernet trong hệ thống cáp đồng cat6a hoặc cat7. Nó phù hợp với tiêu chuẩn SFF-8431 và SFF-8432 MSA và khoảng cách truyền tối đa có thể đạt tới 30m. Ngoài ra, so với cáp tốc độ cao, module 10GBASE-T SFP+ RJ45 có thể tiết kiệm ít nhất 0,5W điện năng tiêu thụ và giao diện RJ-45 của nó có thể hỗ trợ cả cặp xoắn được bảo vệ và không được che chắn.

Lợi thế 10G SFP+ RJ45 là gì?

Modul 10Gigabit RJ45 được thiết kế đặc biệt cho liên kết truyền thông tốc độ cao. So với module quang học thông thường, mức tiêu thụ điện năng của module RJ45 10 Gigabit chỉ bằng một nửa so với module quang học thông thường và hiệu suất của nó ổn định. Nó có thể nhận ra mạng truyền 10G thông qua cáp mạng và được sử dụng rộng rãi trong Ethernet 10Gigabit.

Ứng dụng của module đồng 10G SFP+

Giao diện giữa RJ-45 và module SFP+ không thể được kết nối trực tiếp với nhau.

Cần có bộ chuyển đổi từ module SFP+ sang giao diện RJ45. Modul đồng 10G là một bộ chuyển đổi như vậy. Thông qua module đồng 10G và cáp mạng CAT6, card mạng 10 Gigabit của giao diện RJ-45 có thể được kết nối với bộ chuyển mạch 10 Gigabit với giao diện SFP+.

Cách sử dụng như nào?

Đầu tiên lắp module đồng 10G vào bộ chuyển mạch 10 Gigabit của giao diện SFP+, sau đó sử dụng trực tiếp cáp mạng của giao diện RJ45 để kết nối thành công card mạng 10 Gigabit và bộ chuyển mạch 10 Gigabit.

So sánh SFP+ high speed cáp và module 10G SFP+ RJ45 với SFP+ optical module

Cablexa SFP+ DAC module 10GBASE-T RJ45 SFP+ module
Phương tiện truyền Twisted pair Twisted pair Optical cable
Kiểu đầu nối integrated RJ45 LC
Khoảng cách 7m 30m >100m
Cáp No Copper cabling Optical cable wiring
Tốc độ 10Gbps 10Gbps 10Gbp
  • Hiện tại, khoảng cách liên kết giữa các thiết bị trong hầu hết các trung tâm dữ liệu là từ 10m đến 100m. Sử dụng module quang cổng điện 10G SFP+ có thể bù đắp cho sự thiếu hụt khoảng cách truyền cáp tốc độ cao của SFP+.
  • Modul quang của đồng 10G sử dụng giao diện RJ45, được sử dụng cùng với cáp mạng siêu cấp VI hoặc cấp VII, trong khi chi phí của dây cáp đồng thấp hơn so với dây cáp quang.
  • Modul đồng 10G SFP+ có thể được sử dụng trực tiếp trong hệ thống cáp đồng hiện có để thực hiện truyền 10G, trong khi việc sử dụng module quang SFP+ yêu cầu sử dụng cáp quang để đi dây, điều này sẽ làm tăng chi phí triển khai. Nếu bạn muốn sử dụng module quang SFP+ trong hệ thống cáp đồng hiện có, bạn cần thêm thiết bị như bộ chuyển mạch Ethernet hoặc bộ chuyển đổi quang điện.

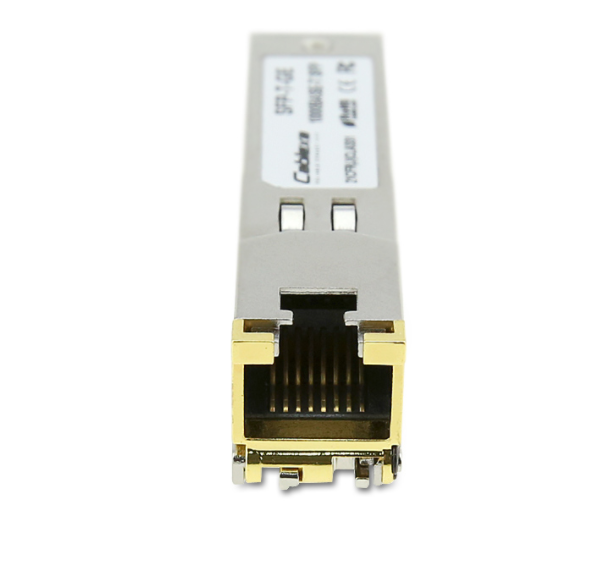

module quang RJ45

Các lưu ý khi mua module đồng 10G:

1. Có một sự lựa chọn của nhiều tỷ lệ hoặc một tỷ lệ. Các module đồng tốc độ 10G hỗ trợ tốc độ đa (1-10Gb / s) và tốc độ đơn (10Gb / s).

2. Phạm vi nhiệt độ hoạt động là khác nhau. Modul đồng 10Gb có nhiệt độ thương mại và công nghiệp. Phạm vi nhiệt độ thương mại là 0 ~ 70 ℃ và nhiệt độ công nghiệp là - 45 ~ 85 ℃.

3. Chip chính là khác nhau.

Modul đồng 10Gbps SFP+ là giải pháp kết nối 10G tiết kiệm chi phí. Cablexa có thể cung cấp các module quang RJ45 Gigabit và 10G, có thể tương thích hoàn toàn với các thiết bị chuyển mạch của Cisco, Juniper và HPE.
