Cách sử dụng ODF để quản lý cáp tốt hơn

13/07/2019

Quản lý cáp là một khía cạnh quan trọng của bất kỳ mạng được thiết kế tốt.

Trong trung tâm dữ liệu, quản lý cáp hoặc dây điện giúp duy trì chức năng cơ bản và bảo vệ các thiết bị khỏi luồng khí bị tắc do cáp không được sắp xếp và bị rối loạn. Do đó, mã màu, vỏ ODF và các phương pháp và giải pháp quản lý cáp khác thường được sử dụng. Trong số đó, ODF là một giải pháp cáp hiệu quả và dễ sử dụng cho trung tâm dữ liệu hiện đại.

Chức năng của ODF là gì?

ODF quang, còn được gọi là ODF hoặc vỏ ODF quang, được sử dụng để tổ chức và phân phối cáp quang và các nhánh. Nó hoạt động như một đơn vị đầu cuối, cho phép các nhà quản lý đấu nối các yếu tố cáp và cung cấp một buồng an toàn, có tổ chức cho các đầu nối nhà ở và các đơn vị mối nối. ODF quang cũng đóng một vai trò lớn trong việc quản trị mạng viễn thông: nó giúp hạn chế sự lộn xộn của dây dẫn khi thiết lập chúng, cũng như đảm bảo các bộ phận và kết nối mối nối. Với một ODF cáp quang được đặt ra, các nhà quản lý sẽ có thể thực hiện sửa chữa, thay thế và cài đặt một cách nhanh chóng và hiệu quả hơn.

Các bài viết khác bạn có thể quan tâm:



Cách sử dụng ODF để quản lý cáp tốt hơn

ODF Làm thế nào?

ODF có sẵn trong hai phiên bản: ODF rackODF treo tường . Cả hai đều có thể chứa, tổ chức, quản lý và bảo vệ cáp quang, mối nối và đầu nối.

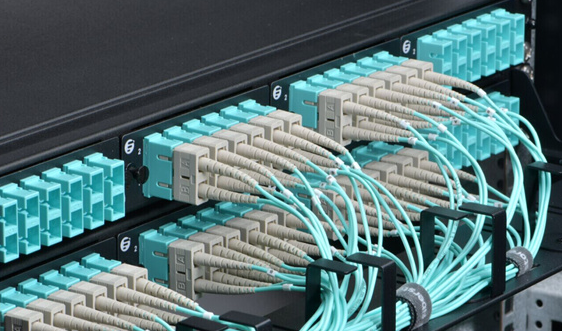

ODF Patch Panel Rackmount

ODF Rackmount thường được chế tạo để gắn giá 19 inch tiêu chuẩn. Tùy thuộc vào số lượng kết nối cần thiết, nó thường có sẵn trong các cấu hình 1U, 2U, 4U với thiết kế phẳng hoặc góc cạnh. Người ta có thể chọn một cái thích hợp nhất tùy thuộc vào không gian và yêu cầu của dự án của bạn.

ODF treo tường Wallmount

ODF treo tường nổi bật với thiết kế nhỏ gọn, cấu hình nhỏ gọn, mang đến sự lựa chọn tối ưu để bảo vệ và bảo vệ các kết nối sợi trong tủ viễn thông hoặc các khu vực lắp đặt khác trong đó không gian treo tường là cao cấp. Hơn nữa, nó cho phép các đường dẫn cáp rõ ràng và trực quan để bảo vệ bán kính uốn cong tích hợp và có thể dễ dàng gắn vào bất kỳ bức tường nào bằng cách sử dụng các lỗ lắp bên trong.

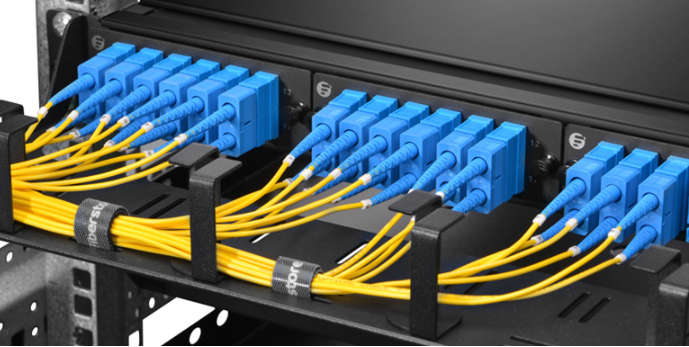

Làm thế nào để mua ODF quang?

Trong đó chúng ta đã biết các loại ODF quang, ở đây có một câu hỏi khác - chúng ta nên xem xét điều gì trong khi chọn ODF quang phù hợp? Dưới đây là những khía cạnh thiết yếu:
Làm thế nào để mua ODF quang?

Kích thước

Liệt kê tất cả các yêu cầu của bạn đối với ODF quang: chiều cao, chiều sâu, chiều rộng và trọng lượng - những điều này về cơ bản xác định loại ODF của bạn. Lưu ý rằng luôn chọn ODF quang lớn hơn cho tất cả các thiết bị hiện có của bạn và cho sự phát triển trong tương lai. Nói chung, kích thước của ODF quang được đo bằng RU hoặc U: nó mô tả chiều cao của thiết bị được gắn trên giá / tường. ODF 1RU có mặt khắp nơi trong các trung tâm dữ liệu, trong khi ODF 2RU và 4RU cũng phù hợp cho các ứng dụng mật độ cao hơn. Người ta có thể chọn kích thước phù hợp theo môi trường làm việc cụ thể.

Mật độ cổng

Ngoài kích thước, việc quyết định mật độ cổng của ODF của bạn cũng là một phần quan trọng trong quá trình lựa chọn. Yêu cầu về mật độ trong các trung tâm dữ liệu sẽ không bao giờ giảm, do đó, ODF quang cũng phát triển để đáp ứng nhu cầu - ODF quang 1U thông thường có thể hỗ trợ tới 48 cổng trong khi phiên bản mật độ cao hỗ trợ tới 96 cổng. Đối với mạng cáp MPO / MTP, có các ODF mật độ cực cao cho phép 144 cổng ở kích thước 1U. Lấy vỏ bọc tủ ODF làm ví dụ, nó có thể chứa 144 sợi trong 1 đơn vị rack (như hình dưới đây). Hơn nữa, ODF với kích thước 2U hoặc 4U có thể giúp đạt được mật độ cổng lớn hơn.

ODF quang được tải được cài đặt sẵn với bảng điều khiển sợi hoặc băng cassette trong khi ODF không tải bị trống. Các đầu nối LC và MTP thường được cài đặt trong các ODF được tải để xây dựng đường dẫn cho việc di chuyển 40 / 100G, do đó có thể giảm đáng kể thời gian cài đặt. Tuy nhiên, nhược điểm của thiết kế được tải này là các bảng được tải thường được gắn vĩnh viễn, vì vậy nếu một trong các cổng bị hỏng thì nó sẽ chết vĩnh viễn. Ngược lại, ODF quang không tải nhanh hơn - bạn có thể gắn bảng điều khiển sợi đa phương tiện trên nó để phù hợp với cáp đồng và cáp quang, và trao đổi các cổng bị lỗi bất cứ lúc nào. Nhưng bạn có thể phải chi thêm tiền để mua bảng điều khiển và thêm thời gian để cài đặt.

Giá ODF

Mọi thứ sẽ đến với chi phí. Chọn một hộp phối ODF quang giá cả phải chăng trong ngân sách cài đặt của bạn là một yêu cầu cơ bản. Đôi khi chúng ta bị mắc kẹt trong một tình huống khó xử rằng nên chọn một thiết bị chỉ cho bây giờ hay thiết bị đắt tiền cho tương lai. Tuy nhiên, Hộp ODF cao cấp là một mặt hàng bền sẽ cung cấp dịch vụ trong nhiều năm tới.

Đối với trung tâm dữ liệu hiện đại, bắt buộc phải tổ chức với ODF - không chỉ để nâng cấp dễ dàng và truy cập nhanh, mà còn để ngăn chặn những nguy hiểm vốn có với bất kỳ hệ thống mạng nào. Vậy tại sao không thực hiện di chuyển thông minh và thiết lập một ODF ngay hôm nay?

Nếu bạn có bất kỳ câu hỏi nào về có ODF quang 4FO ODF quang 8FOODF quang 24FO, vui lòng gọi cho chúng tôi.
