Stranded loose tube armored fiber optic cable

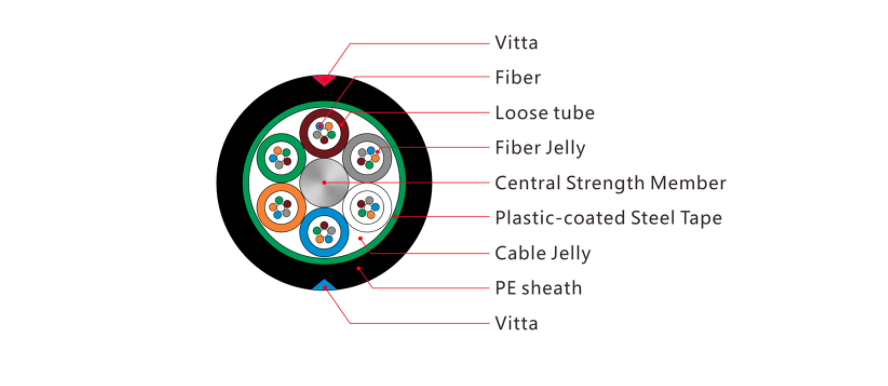

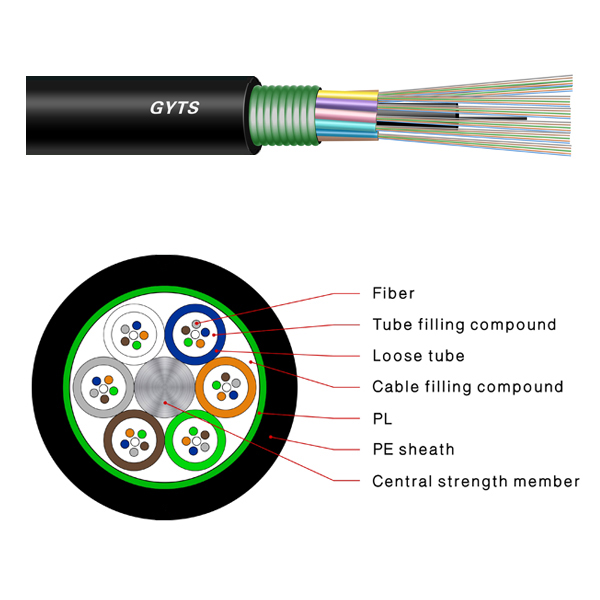

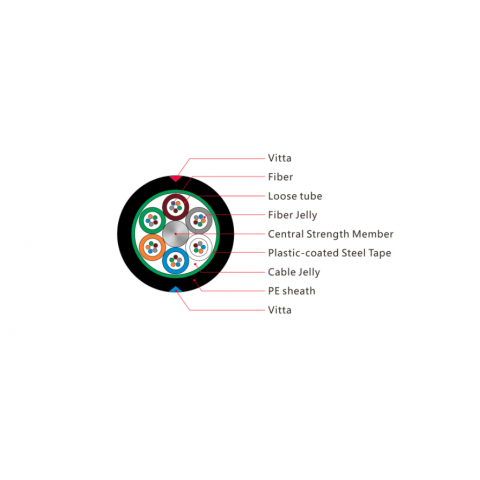

Các sợi, 200 / 250μm, được định vị trong một ống lỏng lẻo được làm bằng nhựa mô đun cao. Các ống này được làm đầy bằng một hợp chất làm đầy chịu nước. Một dây thép, đôi khi được bọc bằng polyetylen (PE) cho cáp có số lượng sợi cao, nằm ở trung tâm của lõi như một bộ phận có độ bền kim loại. Các ống (và chất độn) được bện xung quanh bộ phận cường lực thành một lõi cáp nhỏ gọn và hình tròn. Lõi cáp được làm đầy với hợp chất làm đầy để bảo vệ nó khỏi sự xâm nhập của nước, trên đó một lớp vỏ PE mỏng bên trong được áp dụng. Sau khi PSP được áp dụng theo chiều dọc trên vỏ bọc bên trong, cáp được hoàn thành với vỏ bọc bên ngoài PE.

· Hiệu suất cơ học và nhiệt độ tốt
· Ống lỏng có độ bền cao có khả năng chống thủy phân
· Hợp chất làm đầy ống đặc biệt đảm bảo bảo vệ quan trọng cho sợi
· Cấu trúc nhỏ gọn được thiết kế đặc biệt giúp ngăn ống lỏng khỏi co lại
· Vỏ PE bảo vệ cáp khỏi bức xạ tia cực tím
· Đảm bảo chức năng chống thấm nước nhờ:
  · Dây thép đơn làm bộ phận cường độ trung tâm
  · Hợp chất làm đầy ống đặc biệt đảm bảo bảo vệ quan trọng cho sợi quang
  · Được lấp đầy trong cáp
  · Lớp PSP

· Cáp GYTS tuân theo Tiêu chuẩn YD / T 901-2009 cũng như IEC 60794-1.



GYTS	A	B	C	D	E
2～6	1	4	9.5	116	1000/2000
8～12	2	3	9.5	116	1000/2000
14～18	3	2	9.5	116	1000/2000
20～24	4	1	9.5	116	1000/2000
26～30	5	0	9.5	116	1000/2000
32～36	5	0	9.5	116	1000/2000
38～48	5	0	9.5	116	1000/2000
50～60	5	0	9.5	116	1000/2000
62～72	6	0	10	159	1750/3500
74～84	7	1	11	209	1750/3500
86～96	8	0	11	209	1750/3500
98～108	9	1	12.5	232	1750/3500
110～120	10	0	12.5	232	1750/3500
122～132	11	1	13.5	280	1750/3500
134～144	12	0	13.5	280	1750/3500
146～216	12	0	13.5	280	1750/3500

Note:
A. Loose tube count
B. Filler count
C. Cable Diameter
D. Cable Weight Kg/Km
E. Tensile Strength Long/Short Term N
F. Crush Resistance Long/Short Term N/100m 1000/2000
G. Bending Radius Static/Dynamic mm 15D/30D

Nhiệt độ lưu trữ / hoạt động: -40℃ to + 70℃
