Figure 8 Cable
Giá sản phẩm:
$1
Mã sản phẩm:
GYTC8A
Hãng sản xuất:
CABLEXA
Bảo hành:
1 năm
Mô tả ngắn
Figure 8 Cable | Cáp quang treo hình số 8 GYTC8A
Chi tiết sản phẩm
Figure 8 Cable | Cáp quang treo hình số 8 GYTC8A
Mô tả sản phẩm

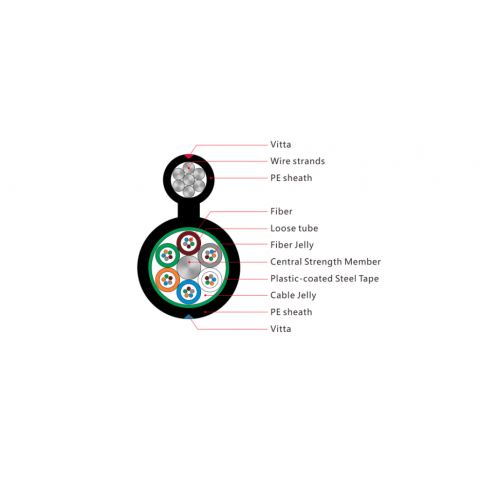

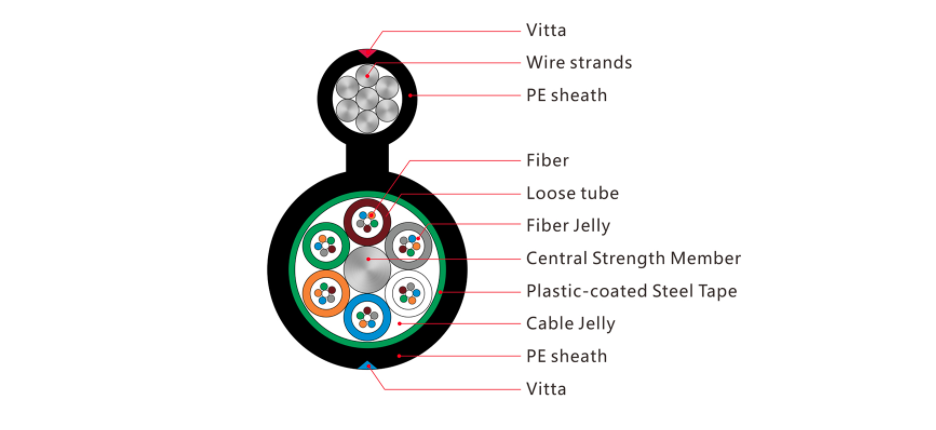

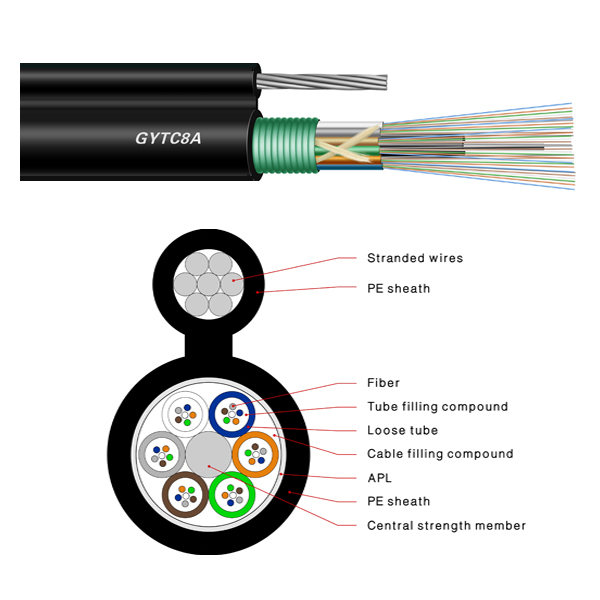

Các sợi cáp quang 250μm, được định vị trong một ống lỏng làm bằng nhựa có mô đun cao. Các ống này được làm đầy bằng một hợp chất làm đầy chịu nước. Một sợi dây thép nằm ở trung tâm của lõi như một bộ phận có độ bền kim loại. Các ống (và chất độn) được bện xung quanh bộ phận cường lực thành một lõi cáp nhỏ gọn và hình tròn. Sau khi một lớp chống ẩm bằng nhôm Polyethylene Laminate (APL) được áp dụng xung quanh lõi cáp, phần cáp này đi kèm với các dây bện vì phần hỗ trợ được hoàn thiện bằng vỏ bọc polyethylene (PE) để có cấu trúc như hình số 8.
Tính năng sản phẩm
· Độ bền kéo của dây bện cao đáp ứng yêu cầu tự chống đỡ và giảm chi phí lắp đặt.
· Hiệu suất cơ học và nhiệt độ tốt
· Ống lỏng có độ bền cao có khả năng chống thủy phân
· Hợp chất làm đầy ống đặc biệt đảm bảo bảo vệ quan trọng cho sợi
· Các biện pháp sau được thực hiện để đảm bảo cáp kín nước:
· Hợp chất làm đầy ống lỏng
· Làm đầy 100% lõi cáp
· Chống ẩm APL
· Hiệu suất cơ học và nhiệt độ tốt
· Ống lỏng có độ bền cao có khả năng chống thủy phân
· Hợp chất làm đầy ống đặc biệt đảm bảo bảo vệ quan trọng cho sợi
· Các biện pháp sau được thực hiện để đảm bảo cáp kín nước:
· Hợp chất làm đầy ống lỏng
· Làm đầy 100% lõi cáp
· Chống ẩm APL
Tiêu chuẩn sản phẩm
· Cáp GGYTC8A tuân theo Tiêu chuẩn YD / T 1155-2011 cũng như IEC 60794-1.
Đặc điểm quang học
|
|
G.652 | 50/125μm | |
| Attenuation (+20℃) | @850nm | ≤3.0dB/km | |
| @1300nm | ≤1.0dB/km | ||
| @1310nm | ≤0.36dB/km | ||
| @1550nm | ≤0.22dB/km | ||
| Bandwidth （Class A） | @850 | ≥500MHZ·km | |
| @1300 | ≥1000MHZ·km | ||
| Numerical Aperture | 0.200±0.015NA | ||
| Cable Cut-off Wavelength λcc | ≤1260nm | ||
Thông số kỹ thuật
| GYTC8A | A | B | C | D |
| 2～60 | 9.5×18.3 | 218 | ф1.0mm×7 steel strand |
High*width 3.0×2.5 |
| 62～72 | 10.5×19.3 | 240 | ф1.0mm×7 steel strand |
High*width 3.0×2.5 |
| 74～96 | 12.5×20.3 | 280 | ф1.0mm×7 steel strand |
High*width 3.0×2.5 |
| 98～120 | 13.5×21.3 | 320 | ф1.0mm×7 steel strand |
High*width 3.0×2.5 |
| 122～144 | 15.0×24.3 | 350 | ф1.0mm×7 steel strand |
High*width 3.0×2.5 |
A. Cable Diameter mm
B. Cable Weight Kg/km
C. Supporting Wire Spec
D. Connection Diameter mm
E. Tensile Strength N 4000/7500
F. Crush Resistance N/100m 500/1000
G. Bending Radius mm 15D/30D
Nhiệt độ lưu trữ / hoạt động: -40℃ to + 70℃
