Stranded Loose Tube Aluminum Armored Cable

Giá sản phẩm:
$1
Mã sản phẩm:
GYTA
Hãng sản xuất:
CABLEXA
Bảo hành:
1 năm
Mô tả ngắn
Stranded Loose Tube Aluminum Armored Cable | Cáp quang GYTA
Chi tiết sản phẩm

Stranded Loose Tube Aluminum Armored Cable | Cáp quang GYTA

Mô tả sản phẩm

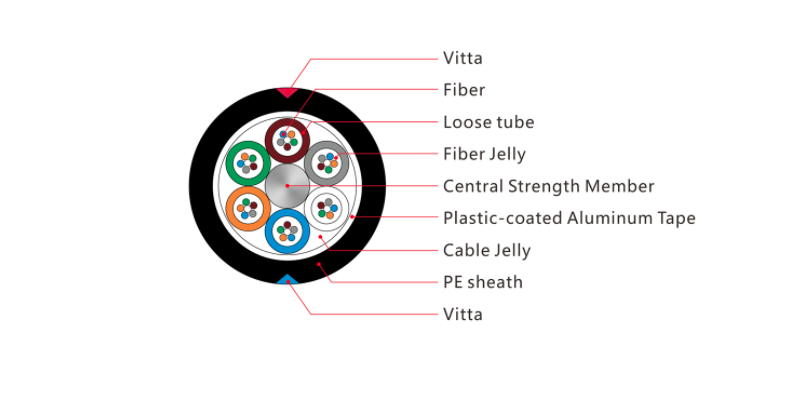

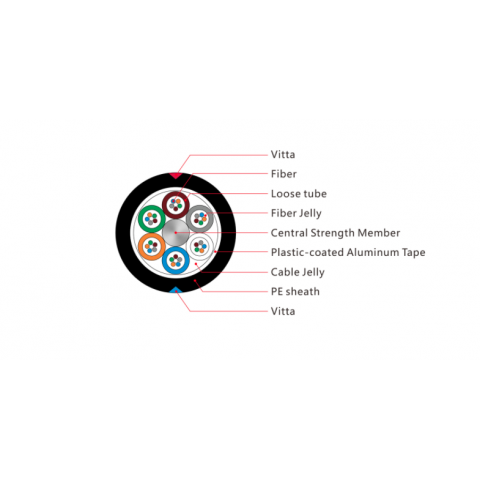

Các sợi quang 200 và 250μm, được định vị trong một ống lỏng lẻo được làm bằng nhựa mô đun cao. Các ống này được làm đầy bằng một hợp chất làm đầy chịu nước. Một dây thép, đôi khi được bọc bằng polyetylen (PE) cho cáp có số lượng sợi cao, nằm ở trung tâm của lõi như một bộ phận có độ bền kim loại. Các ống (và chất độn) được bện xung quanh bộ phận cường lực thành một lõi cáp nhỏ gọn và hình tròn. Một lớp Aluminium Polyethylene Laminate (APL) được áp dụng xung quanh lõi cáp, được đổ đầy hợp chất làm đầy để bảo vệ nó khỏi sự xâm nhập của nước. Sau đó, cáp được hoàn thành với một vỏ bọc PE.
Stranded Loose Tube Aluminum Armored Cable | Cáp quang GYTA

Tính năng sản phẩm

· Hiệu suất cơ học và nhiệt độ tốt
· Ống lỏng có độ bền cao có khả năng chống thủy phân
· Hợp chất làm đầy ống đặc biệt đảm bảo bảo vệ quan trọng cho sợi
· Cấu trúc nhỏ gọn được thiết kế đặc biệt giúp ngăn ống lỏng khỏi co lại
· Vỏ PE bảo vệ cáp khỏi bức xạ tia cực tím
· Đảm bảo chức năng chống nước nhờ:
  · Dây thép đơn làm bộ phận cường độ trung tâm
  · Hợp chất làm đầy ống đặc biệt đảm bảo bảo vệ quan trọng cho sợi quang
  · Được lấp đầy trong cáp
  · Lớp APL

Tiêu chuẩn sản phẩm

· Cáp GYTA tuân theo Tiêu chuẩn YD / T 901-2009 cũng như IEC 60794-1.

Đặc điểm quang học


G.652 50/125μm
Attenuation      (+20℃) @850nm   ≤3.0dB/km
@1300nm   ≤1.0dB/km
@1310nm ≤0.36dB/km
@1550nm ≤0.22dB/km
Bandwidth       (Class A) @850   ≥500MHZ·km
@1300   ≥1000MHZ·km
Numerical Aperture     0.200±0.015NA
Cable Cut-off Wavelength λcc   ≤1260nm

Thông số kỹ thuật

GYTA A B C D E
2~6 1 4 9.5 90 1000/2000
8~12 2 3 9.5 90 1000/2000
14~18 3 2 9.5 90 1000/2000
20~24 4 1 9.5 90 1000/2000
26~30 5 0 9.5 90 1000/2000
32~36 5 0 9.5 90 1000/2000
38~48 5 0 9.5 90 1000/2000
50~60 5 0 9.5 90 1000/2000
62~72 6 0 10 126 1750/3500
74~84 7 1 11 145 1750/3500
86~96 8 0 11 145 1750/3500
98~108 9 1 12.5 180 1750/3500
110~120 10 0 12.5 180 1750/3500
122~132 11 1 13.5 228 1750/3500
134~144 12 0 13.5 228 1750/3500
146~216 12 0 13.5 228 1750/3500
Note:
A. Loose tube count
B. Filler count
C. Cable Diameter
D. Cable Weight Kg/Km
E. Tensile Strength Long/Short Term N
F. Crush Resistance Long/Short Term N/100m 300/1000
G. Bending Radius Static/Dynamic mm 15D/30D

Nhiệt độ lưu trữ / hoạt động: -40℃ to + 70℃
