Module quang 50G

-full-duplex transceiver modules
-Transmission data rate up to 53Gbps per channel
-53Gbps PAM4 transmitter and PAM4 receiver
-850nm VCSEL array
-PIN photo detector array
-Internal CDR circuits on both receiver and transmitter channels
-Power consumption <2W
-Hot Pluggable SFP form factor and Compliant with SFF-8431,SFF-8472
-Maximum link length of 70m on OM3 Multimode Fiber (MMF)and 100m on OM4 MMF with FEC
-Dual LC connector receptacle
-Built-in digital diagnostic functions
-Operating case temperature 0°C to +70°C
-3.3V power supply voltage
-RoHS 6 compliant(lead free)

Các module quang 50G chủ yếu được sử dụng để truyền trung gian và hỗ trợ quá trình xây dựng mạng 5G. Hiện tại, 5G đã bắt đầu quá trình thương mại hóa, nhưng sơ đồ phức tạp mang tên miền đã dẫn đến sự gia tăng các loại module quang học mang tương ứng. Đối với fronthaul 5G, về tốc độ, sau khi AAU giới thiệu tiêu chuẩn giao thức eCPRI, tốc độ fronthaul 25G đã trở thành tiêu chuẩn của các nhà sản xuất thiết bị khác nhau. Vì lý do này, tỷ lệ của mạng mang sẽ xem xét tiêu chuẩn tỷ lệ dựa trên tỷ lệ hội tụ của mỗi lớp. Cuối cùng, kết luận rằng module quang có tốc độ 50G là sự lựa chọn hiệu quả nhất về chi phí.

Đối với lý do tại sao công nghệ WDM và BIDI được sử dụng, đó là vì xét về độ khó của việc đặt cáp quang, việc sử dụng hai công nghệ này có thể làm tăng tỷ lệ sử dụng của các sợi quang hiện có.

Ở giai đoạn này, dây chuyền sản xuất module quang duplex 25G đã rất hoàn thiện, nhưng module quang 50G PAM4 vẫn đang trong giai đoạn phê duyệt ở Trung Quốc và tiêu chuẩn của nó vẫn đang trong quá trình xây dựng.

Các loại module quang quang mang 5G chủ yếu được thiết kế bằng sự kết hợp của tốc độ, sợi cáp quang simplex / sợi cáp quang duplex và ánh sáng màu. Loại bao bì chủ yếu là SFP56.

1. Mô-đun quang màu hai chiều sợi đơn 50G, sử dụng gói SFP28, sợi đơn mode, bước sóng trung tâm 1309nm-TX / 1295nm-RX, giao diện LC simplex, nhiệt độ hoạt động 0-70 độ C và khoảng cách truyền tối đa có thể đạt 40KM.

 2. Module quang 50G SFP56 SR tích hợp module quang, bước sóng 850nm, multimode, giao diện LC song công, nhiệt độ hoạt động 0-70 độ C, có thể kết hợp với jumper OM3, khoảng cách truyền tối đa là 70M, hoặc với dây vá OM4 , truyền cao nhất khoảng cách là 100M.

Thông số kỹ thuật module quang 50G

Part Number	QSFP28-LR-50G	Vendor Name	Cablexa
Form Factor	QSFP28	Max Data Rate	53.125Gbps
Wavelength	1310nm	Max Cable Distance	10km
Connector	LC duplex	Modulation Format	PAM4
Transmitter Type	DFB	Receiver Type	PIN
Media	SMF	DDM/DOM	Supported
TX Power	-4.5~4.2dBm	Receiver Sensitivity	<-8.4dBm
Power Consumption	<3.5W	Commercial Temperature Range	0 to 70°C (32 to 158°F)
Protocols	MSA Compliant	Application	50GBASE Ethernet, 5G Network Mid/Backhaul

Khác với 40G Ethernet, module quang 50G Ethernet triển khai giới hạn ban đầu dưới dạng 2x25G hoặc 1x50G độc quyền. Nó có thể cung cấp băng thông nhanh hơn để mở rộng mạng trung tâm dữ liệu hiện có. Làm cho chúng trở nên lý tưởng cho một loạt các ứng dụng bao gồm thiết bị trung tâm dữ liệu, thiết bị kiểm tra và đo lường và các thiết bị cơ sở hạ tầng không dây.

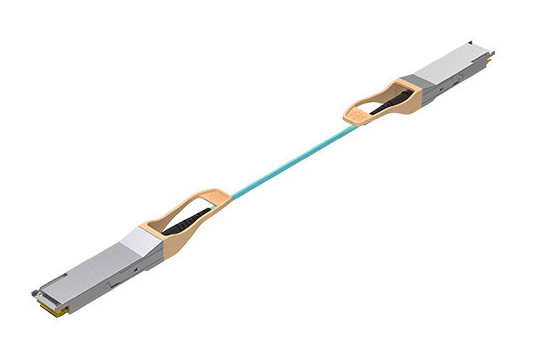

Cấu trúc được tối ưu hóa module quang SFP56 giảm thiểu suy hao chèn và đàm thoại chéo, đồng thời các giải pháp tương thích ngược với các đầu nối và lồng QSFP và SFP hiện có để dễ dàng nâng cấp. Được ghép nối với các đầu nối và lồng QSFP28 và SFP28, cụm cáp SFP56 cung cấp giải pháp kết nối rộng rãi giữa các thiết bị.

Bộ thu phát nối tiếp 100G ở dạng QSFP28 phổ biến cho các ứng dụng liên trung tâm dữ liệu, vận tải và bộ định tuyến với phạm vi tiếp cận 2km.

Cụm cáp tốc độ cao SFP56 tuân theo Ethernet 802.3cd và hỗ trợ các ứng dụng 56G PAM-4. Mô-đun sử dụng giao diện điện 4x25G tiêu chuẩn, để nó cắm vào các khe cắm QSFP28 tiêu chuẩn, nhưng chỉ sử dụng một kênh quang 100G PAM4 nối tiếp. Sau khi được triển khai với số lượng đủ lớn, nó dự kiến ​​sẽ thay thế các mô-đun 100G QSFP28 CWDM4 hiện có

Bốn trong số các mô-đun FR hoặc DR này sẽ có thể được sử dụng trong cấu hình quạt ra với mô-đun 400G DR4 tiêu chuẩn IEEE, do đó cung cấp cả kết nối 100G điểm tới điểm và 100G-to-400G quạt ra ở 100G mỗi làn .

Các mô-đun này đại diện cho bước quan trọng tiếp theo trong họ module quang SFP+ rất phổ biến đã trở nên phổ biến trong các mạng doanh nghiệp, trung tâm dữ liệu và nhà cung cấp dịch vụ trên toàn thế giới. Các ứng dụng chính cho các sản phẩm này bao gồm kết nối module quang 50G từ máy chủ sang bộ chuyển mạch và bộ chuyển mạch sang bộ chuyển đổi converter, và các ứng dụng không dây 5G trong tương lai.

Tận dụng quang học tích hợp theo chiều dọc trong nhà và IC, các mô-đun này hỗ trợ khả năng tương tác với các thế hệ trước của module quang 25G SFP28 và module quang 10G SFP+. Cả hai mô-đun đều tuân thủ các thông số kỹ thuật module quang 50GBASE-R tương ứng như được xác định trong tiêu chuẩn IEEE và cung cấp giao diện điện và quang 50G PAM4 .. Điều này sẽ cho phép chúng tôi cung cấp băng thông chưa từng có cho khách hàng ở các yếu tố hình thức tương thích ngược với các dấu chân đã được thiết lập trong ngành

Danh mục lắp ráp cáp SFP56 dựa trên chuyên môn sâu rộng về các giải pháp kết nối hiệu suất cao để cho phép tốc độ 100 và 200 gigabit cho thiết bị truyền thông thế hệ tiếp theo.
