Module quang 100G

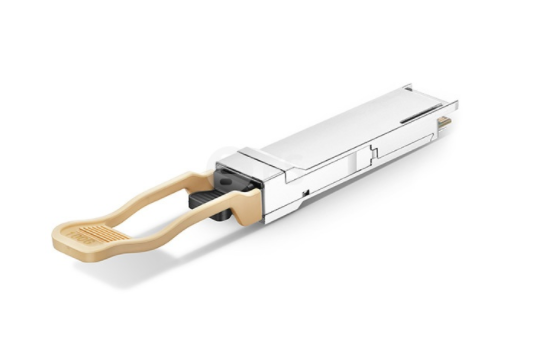

Cisco QSFP-100G-SR4-S là module quang QSFP28 được thiết kế để sử dụng trong 100GBASE Ethernet thông lên đến 100m so với sợi đa OM4 (MMF) sử dụng một bước sóng 850nm thông qua một kết nối MTP / MPO-12. Nó cung cấp mật độ cao và tiết kiệm năng lượng giải pháp 100GBASE Ethernet cho trung tâm dữ liệu, mạng máy tính hiệu suất cao, cốt lõi doanh nghiệp và các ứng dụng lớp phân phối. Nó hoàn toàn phù hợp với QSFP28 MSA, IEEE 802.3bm 100GBASE-SR4 và tiêu chuẩn CAUI-4.

Cisco Compatible	QSFP-100G-SR4-S	Vendor Name	Cablexa
Form Factor	QSFP28	Max Data Rate	103.1 Gbps
Wavelength	850nm	Max Cable Distance	70m@OM3/100m@OM4
Connector	MTP/MPO-12	Media	MMF
Transmitter Type	VCSEL 850nm	Receiver Type	PIN
DDM/DOM	Supported	Commercial Temperature Range	0 to 70°C (32 to 158°F)
TX Power	-8.4~2.4dBm	Receiver Sensitivity	<-10.3dBm
Power Consumption	3.5W	Extinction Ratio	3dB
Modulation Format	NRZ	CDR	TX and RX
Transmit and Dispersion Penalty	5dB	Powerbudget	1.9dB
Packaging Technology	COB (chip on board) Packaging	FEC Function	Supported
Protocols	QSFP28 MSA Compliant	Application	100GBASE Ethernet, Data Center, Telecom

Module quang QSFP28, còn được gọi là module quang 100G, là một phần quan trọng của mạng 100G. Nó chủ yếu được sử dụng trong các ứng dụng 100G Ethernet và EDR InfiniBand, và sử dụng bốn kênh truyền 25Gbit / s để truyền dữ liệu.

Khối lượng kích thước nhỏ so với module quang CFP và CFP4, module quang QSFP28 có kích thước nhỏ hơn;
Mật độ cổng lớn. So với các module quang 100G khác, module quang QSFP28 có mật độ cổng trên switch cao hơn. Nói chung, 36 module quang QSFP28 có thể được lắp đặt trên bộ chuyển mạch 1RU.
Sự tiêu thụ ít điện năng. So với các module quang 100G khác, module quang QSFP28 có mức tiêu thụ điện năng thấp hơn và thường không vượt quá 3,5W

Module quang QSFP28 SR4 còn được gọi là module quang 100GBASE-SR4 QSFP28. Vì hầu hết các trung tâm dữ liệu sử dụng sợi quang đa mode, IEEE đã phát triển một tiêu chuẩn cho module quang 100G QSFP28 để hỗ trợ các ứng dụng truyền dẫn khoảng cách ngắn sợi quang đa mode: 100GBASE-SR4. Module quang QSFP28 SR4 sử dụng giao diện MTP (8 chân). Khi sử dụng với sợi quang đa chế độ OM3, khoảng cách truyền là 70m. Khi sử dụng với sợi quang đa chế độ OM4, khoảng cách truyền là 100m, thích hợp cho việc truyền khoảng cách ngắn. Module quang QSFP28 SR4 thuộc dòng thu phát quang Parallel 100G có ưu điểm là mật độ cổng cao và giá thành rẻ.

Module quang QSFP28 LR4 còn được gọi là module quang 100GBASE-LR4 QSFP28. Để truyền 100G khoảng cách xa, IEEE đã phát triển tiêu chuẩn 100GBASE-LR4 cho module quang 100G QSFP28. Module quang QSFP28 LR4 cũng sử dụng bốn kênh sợi quang. Sự khác biệt là nó giới thiệu công nghệ WDM, có thể ghép các bước sóng khác nhau của bốn kênh sợi quang vào một sợi quang để truyền. Do đó, module quang QSFP28 LR4 sử dụng song công. Giao diện LC, khi được sử dụng với cáp quang đơn mode, có thể đạt khoảng cách 10km, cung cấp giải pháp cho khoảng cách truyền ngày càng tăng của các trung tâm dữ liệu rất lớn ..

Module quang QSFP28 PSM4, còn được gọi là module quang 100GBASE-PSM4 QSFP28, có hệ số dạng QSFP có thể thay thế nóng và chẩn đoán kỹ thuật số tích hợp cho tốc độ cao và tiêu thụ điện năng thấp. 100GBASE-PSM4 là một giao thức đa nguồn (MSA) được phát triển chủ yếu cho các module quang 100G QSFP28. Module quang QSFP28 PSM4 được sử dụng chủ yếu cho các ứng dụng truyền dẫn đường dài và trung bình. Nó sử dụng giao diện MTP và có thể truyền lên đến 500m khi được sử dụng với sợi quang đa lõi chế độ đơn. Nó có tám sợi, mỗi sợi có tốc độ dữ liệu 25Gbps.

Module quang QSFP28 CWDM4 hay còn được gọi là module quang 100GBASE-CWDM4 QSFP28. Nó chủ yếu được sử dụng trong máy tính, giao dịch tần số cao và các lĩnh vực khác. 100GBASE-CWDM4 cũng là một giao thức đa nguồn (MSA). Module quang QSFP28 CWDM4 cũng giới thiệu công nghệ WDM. Giao diện song công LC có thể được sử dụng lên đến 2km khi được sử dụng với sợi quang đơn mode.
