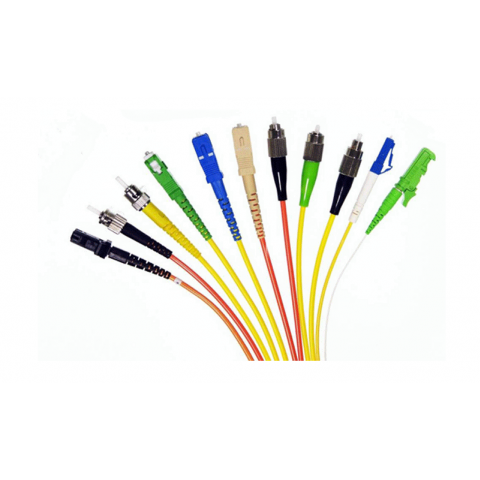

Dây hàn quang Pigtail

Giá sản phẩm:
Mã sản phẩm:
Pigtail SC
Mô tả ngắn
Dây hàn quang Pigtail
Chi tiết sản phẩm

Dây hàn quang Pigtail là gì?

Dây hàn cáp quang là một đầu cáp quang với các đầu nối cáp quang ở hai bên của cáp trong khi không có vấn đề về giấc ngủ, vì vậy phía đầu nối có thể từ thiết bị và phần còn lại có thể bị chảy bằng các sợi cáp quang.

Dây hàn quang pigtail sợi quang được sử dụng để đạt được sự gắn kết chính xác để căn chỉnh chính xác các thành phần mạng quang. Chúng thường được sử dụng với các thiết bị quản lý sợi quang như ODF, đấu mối nối và tủ phân phối quang.

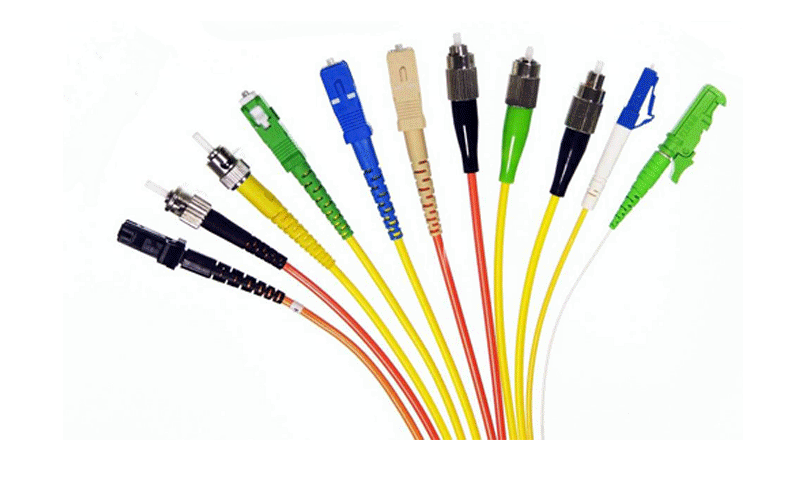

Dây hàn quang Pigtail là gì

Một sợi đuôi xam hàn quang thực sự là một sợi quang đơn, ngắn, thường không có bộ đệm, có một đầu nối quang được cài đặt sẵn ở một đầu cùng với một khoảng thời gian của sợi tiếp xúc ở đầu kia. Phần cuối của dây hàn quang pigtail được lột ra và hợp nhất được ghép thành một sợi duy nhất trong ống co nhiệt. Việc nối các dây hàn quan pigtail với từng sợi trong ODF đã kết nối các thành phần của nó để kết nối với thiết bị đầu cuối.

Dây hàn quang pigtail sợi có thể có kết nối đầu đực hoặc đầu cái. Các đầu nối cái có thể được gắn trong một patch panel, thường theo cặp, mặc dù tồn tại các giải pháp sợi đơn, để cho phép chúng được kết nối với các điểm cuối hoặc các sợi khác chạy bằng các sợi dây nhảy quang. Ngoài ra, họ có thể có đầu nối đực và cắm trực tiếp vào module quang.

Vì các sợi phải có các đầu nối được lắp trước khi chúng có thể gắn vào các thiết bị khác. dây hàn quang pigtail sợi có thể là một trong những giải pháp phổ biến cho việc chấm dứt cáp quang, bao gồm các đầu nối với mọi sợi quang trong cáp.

Netsystem cung cấp các đầu nối cáp quang đa mode 62.5/125, 50/125 với các đầu nối cáp quang SC, ST, FC, LC MT-RJ, SC/APC, FC/APC, E2000. Fan-out sợi cáp quang thực sự là một lắp ráp cáp nhiều sợi. Nó hầu như luôn được làm từ cáp đếm nhiều sợi, ở trung tâm chúng tôi sử dụng bộ dụng cụ tách để giúp tạo ra dây hàn quang pigtail.

Cáp như vậy thường là cấu trúc 1XN, như MTP đến 12 LC. Đôi khi cũng có các loại NXN, như 12LC đến 12LC. Thông thường, các dây hàn quan pigtail sợi quang đơn giản được sử dụng bên trong thiết bị quản lý sử dụng cáp có đường kính ngoài 0,9mm. Có dây hàn quang pigtail sợi không thấm nước được sử dụng cho các ứng dụng ngoài trời. Đuôi sam sợi quang này là bằng cách sử dụng áo khoác PE dày và đường kính lớn. Ví dụ, dây nhảy quang ruy băng cung cấp kết nối ổn định và đáng tin cậy cho sợi quang chế độ đơn mode.

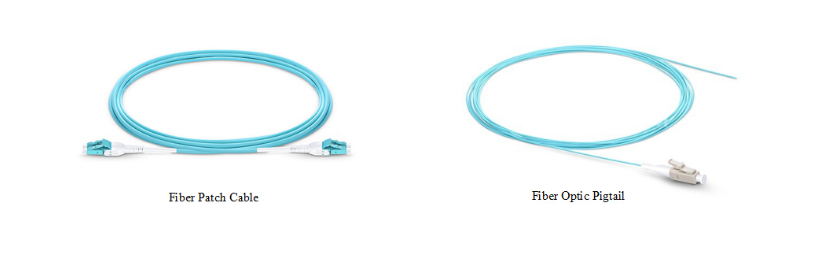

Fiber Pigtail vs Fiber Patch Cord: Sự khác biệt là gì?

Fiber Pigtail vs Fiber Patch Cord: Sự khác biệt là gì?

Dây hàn cáp quang có đầu nối sợi chỉ được lắp đặt ở một đầu và đầu còn lại để trống. Trong khi cả hai đầu của day nhay quang được kết thúc bằng đầu nối cáp quang. Các sợi dây nhảy quang thường được bọc, trong khi các sợi cáp pigtail thường không được bọc bởi vì chúng thường được nối và bảo vệ trong một khay hàn quang.

Hơn nữa, sợi dây nhảy quang có thể được cắt thành hai mảnh để làm hai sợi dây hàn quang pigtail. Một số kỹ thuật viên cài đặt thích làm điều này để tránh vấn đề kiểm tra dây cáp pigtail trong lĩnh vực chỉ cần kiểm tra hiệu suất của sợi dây nhảy quang, sau đó cắt nó thành hai nửa như hai dây pigtail để hàn.

Thông số kỹ thuật dây hàn quang pigtail

Dây hàn quang cung cấp một cách nhanh chóng để làm cho các thiết bị truyền thông trong lĩnh vực này. Chúng được thiết kế, sản xuất và thử nghiệm theo giao thức và hiệu suất được quy định bởi các tiêu chuẩn công nghiệp, sẽ đáp ứng các thông số kỹ thuật và hiệu suất cơ học nghiêm ngặt nhất của bạn.

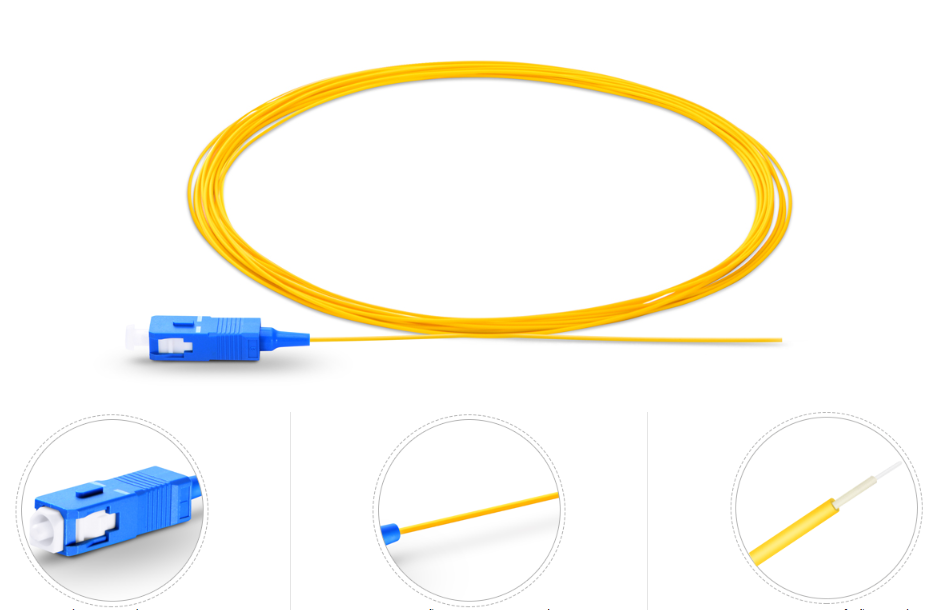

Simplex SC/UPC 9/125 Pigtail dây hàn quang đơn mode, vỏ PVC 0,9 ​​mm​

Simplex SC/UPC 9/125 Pigtail dây hàn quang đơn mode, vỏ PVC 0,9 ​​mm​

Đầu nối A SC Đầu nối B Sắp hết
Chế độ sợi 9/125 mm Đếm sợi Đơn giản
Lớp sợi G.652.D Bán kính uốn cong tối thiểu 30 mm
Polish Type UPC Đường kính cáp 0,9 mm
Vỏ cáp PVC Màu vỏ Màu vàng
Bước sóng 1310nm / 1550nm Độ bền > 1000 lần
Mất chèn .3 0,3 dB Khả năng thay thế lẫn nhau .20,2 dB
Mất mát trở lại DB50 dB Rung .20,2 dB
Nhiệt độ hoạt động -40 ~ 75 ° C Nhiệt độ lưu trữ -45 ~ 85 ° C

Simplex SC/APC 9/125 Pigtail dây hàn quang đơn mode, vỏ PVC 0,9 ​​mm​

Connector A SC Connector B Unterminated
Fiber Mode 9/125 μm Fiber Count Simplex
Fiber Grade G.652.D Minimum Bend Radius 30 mm
Polish Type APC Cable Diameter 0.9 mm
Cable Jacket PVC Jacket Color Yellow
Wavelength 1310 nm/1550 nm Durability >1000 Times
Insertion Loss ≤0.3 dB Interchangeability ≤0.2 dB
Return Loss ≥60 dB Vibration ≤0.2 dB
Operating Temperature -40~75°C Storage Temperature -45~85°C

Dây hàn quang về cơ bản được sử dụng để nối với sợi cáp quang để chúng có thể được kết nối với ODF hoặc thiết bị. Dây nối quang Pigtail cũng trình bày một giải pháp khả thi và đáng tin cậy để đấu nối cáp quang dễ dàng hơn, tiết kiệm hiệu quả thời gian vận hành và chi phí lao động. Tại sao không nhận lắp đặt hàn quang dây pigtail của bạn với Netsystem?
