Bảng điền đáp ứng thông số kỹ thuật thiết bị quang
Chi tiết dự án
| STT | Mô tả | Yêu cầu | Đáp ứng |
| 1 | THIẾT BỊ QUANG SDH/STM-1 | ||
| - Nhà sản xuất /Nước sản xuất | |||
| - Mã chế tạo | |||
| - Cấu hình (các thành phần chính) | Duplicated 1+1 | ||
| (bộ chuyển mạch, bộ điều khiển, bộ đồng bộ, nguồn cung cấp, v.v.) | |||
| - Ứng dụng: | Hubbing, Ghép kênh, Liên kết ngang | ||
| - Giao diện nhánh quang STM-1 | ITU-T G.957, G.707, G.708, G.709 | ||
| + Tốc độ bit | 155.520 bit/s | ||
| + Bước sóng làm việc | 1550nm | ||
| - Giao diện nhánh 2Mbit/s - 120W | ITU-T G.703 | ||
| + Mã đường truyền | HDB3 | ||
| + Trở kháng | 120W/balanced | ||
| - Mức dự phòng Mô-đun nhánh | Linh hoạt | ||
| - Giao diện đồng bộ hóa 2Mbit/s và 2.048kHz | ITU-T G.703, G.704, G.813 | ||
| - Giao diện quản lý nội bộ (EM) | |||
| + Cổng nối tiếp | ITU-T V.24 và ANSI/EIA/TIA232-E-191 | ||
| + Kết nối Ethernet | IEC 8802-3-1261 | ||
| - Giao diện quản lý mạng (NM) | ITU-T Q.811, Q.921 | ||
| - Giao diện dịch vụ dữ liệu 64kbit/s | ITU-T G.703, V.11 | ||
| - Giao diện EOW | ITU-T G.707,G.712, G.713, G.783 | ||
| - Giao diện 10/100Base-T Ethernet (FastEthernet) và GigaEthernet | IEEE | ||
| - Giao diện quản lý cảnh báo | Có | ||
| - Giao diện quản lý vận hành | Có | ||
| - Kết cấu ghép kênh SDH | ITU-T G.709 | ||
| - Các kết nối có thể: | Nhánh – Trục | ||
| Trục - Trục | |||
| Nhánh - Nhánh | |||
| - Các liên kết ngang có thể | Các kênh E1 | ||
| - Các cấp độ chuyển mạch : | VC-12, VC-2, VC-3 | ||
| AU-4 và STM-n | |||
| - Ma trận chuyển mạch | Khả năng add/drop không chặn 100% | ||
| - Khả năng đồng bộ hóa tòan diện, bao gồm khả năng đồng bộ từ 1 cổng 2Mbit/s đến STM-n và có thể cung cấp các tín hiệu 2Mbit/s. | Có | ||
| - Chỉnh định giờ so với đồng hồ của hệ thống mạng SDH | Có | ||
| - Mức lựa chọn rộng các giao diện cho các dịch vụ thêm vào (EOW) và các kênh dữ liệu and (DCC). | Có | ||
| - Các ngõ vào cảnh báo và đo lường xa | Có | ||
| - Khái niệm giám sát | ITU-T G.811, G.812 G.774, G.784 | ||
| - Thời gian chuyển mạch giữa chế độ làm việc và bảo vệ | £ 50ms | ||
| - Kết cấu bảo vệ phù hợp với ITU-T G.841, G.842 and ETSI | 1+1 MSP, SNCP và MS-SP Ring | ||
| - Các thành phần chung, phần cứng và phần mềm | Sẵn sàng thể hiện tất cả các kết cấu bảo vệ bằng các mô-đun thêm vào | ||
| - Nguồn không tập trung có dự phòng | Có | ||
| - Vị trí các giao điện nhánh | Bên trong cùng khung | ||
| - Giao diện hệ thống của việc truyền và giao tiếp. | Có dự phòng | ||
| - Phần mềm quản lý và vận hành | Sẵn sàng để thể hiện đầy đủ chức năng của kết cấu bảo vệ | ||
| - Phần mềm nâng cấp | Các phiên bản mới nhất của phần mềm phải có thể tải về từ xa, được kiểm tra và cấu hình mà không bị ngắt kết nối trên hệ thống và làm giảm tính năng của toàn bộ hệ thống | ||
| - Khung | Tất cả đầu cuối được trang bị phải chịu được xung sét áp dụng cho tất cả các ngõ vào điện và ngõ ra | ||
| - Điều kiện môi trường | ETS 300 019 | ||
| - Nguồn cung cấp | (-36 to -72)V DC | ||
| - Điện áp ngõ vào | -48V DC | ||
| - Kích thước | Lắp đặt dễ dàng trong tủ 19” | ||
| - Các phụ kiện lắp đặt và đấu nối phù hợp | Có | ||
| 2 | THIẾT BỊ GHÉP NỐI BẢO VỆ XA | ||
| - Nhà sản xuất /Nước sản xuất | |||
| - Mã chế tạo | |||
| - Các ứng dụng bảo vệ xa | Permissive | ||
| Blocking | |||
| InterTripping | |||
| - Chức năng | Đấu nối cho rơle bảo vệ khoảng cách | ||
| - Thời gian tác động | < 10ms | ||
| - Giao diện phía đường truyền | 2Mbit/s (E1) | ||
| - Giao diện phía rơle | Theo IEC 60.834-1 | ||
| Giao diện số: 4 hoặc 8 commands | |||
| Có 1 contact mở dự phòng cho mỗi đầu input và output (up to 300 VDC, 12W) | |||
| - Các điều kiện môi trường | TCN: 68-149 | ||
| - Nguồn cung cấp | 48V DC | ||
| - Kích thước | Phù hợp lắp đặt trong tủ 19” | ||
| 3 | THIẾT BỊ CHUYỂN ĐỔI QUANG - ĐIỆN | ||
| - Nhà sản xuất /Nước sản xuất | |||
| - Mã chế tạo | |||
| - Chức năng | Đấu nối cho rơle bảo vệ so lệch | ||
| - Giao diện phía đường truyền | 2Mbit/s (E1) | ||
| - Giao diện phía rơle | Optical fiber 850/1300nm (Phù hợp với giao diện truyền tin của rơle hiện hữu) | ||
| - Các điều kiện môi trường | TCN: 68-149 | ||
| - Nguồn cung cấp | 220V DC hoặc 48V DC | ||
| - Kích thước | Phù hợp lắp đặt trong tủ 19” | ||
| 4 | CÁP QUANG NON-METALLIC (FO) | ||
| - Nhà sản xuất /Nước sản xuất | |||
| - Mã chế tạo | |||
| * Các đặc tính kỹ thuật sợi cáp quang: | |||
| - Tiêu chuẩn: | ITU-T G.655 | ||
| - Loại | Đơn mode | ||
| - Số sợi | 24 | ||
| - Bước sóng làm việc | 1310nm -1550nm | ||
| - Đường kính trường mode | (8,6 ¸ 9,5) mm ±10% | ||
| - Sai số không đồng tâm của trường mode | £ 1mm | ||
| - Đường kính lớp bao lõi | 125mm ±2mm | ||
| - Độ không tròn đều của vỏ | £ 1% | ||
| - Đường kính lớp vỏ bọc ngoài | 245mm ±10mm | ||
| - Hệ số suy hao tại bước sóng 1310nm | < 0.36 dB/km | ||
| - Hệ số suy hao tại bước sóng 1550nm | < 0.22 dB/km | ||
| - Hệ số tán sắc tại bước sóng 1310nm | < 3.5 ps/nm.km | ||
| - Hệ số tán sắc tại bước sóng 1550nm | < 18 ps/nm.km | ||
| - Bước sóng cắt | lcc £ 1260nm | ||
| - Mức thử nghiệm sợi quang | £ 1% sức căng | ||
| - Mã màu | EIA/TIA RS-598 | ||
| * Đặc tính kỹ thuật sợi cáp: | |||
| - Loại | Non-metallic lắp đặt trong ống và chôn trực tiếp trong đất | ||
| - Lực kéo đứt (RTS) | ³ 3 kN | ||
| - Tải trọng phá hoại (kN) | …… | ||
| - Bán kính uốn cong tối thiểu trong quá trình lắp đặt | 20 lần đường kính ngoài. | ||
| - Bán kính uốn cong tối thiểu khi lắp đặt treo | 10 lần đường kính ngoài | ||
| - Đường kính ngoài (mm) | …… | ||
| - Loại vỏ bọc | Chống gặm nhấm & mối mọt PE | ||
| - Chống nước | IEC-794-1-F5 | ||
| - Nhiệt độ làm việc | (-10 ¸ +80) 0C | ||
| - Độ ẩm tuyệt đối | (0 ¸ 100) % | ||
| - Tuổi thọ thiết kế của cáp. | 20 năm | ||

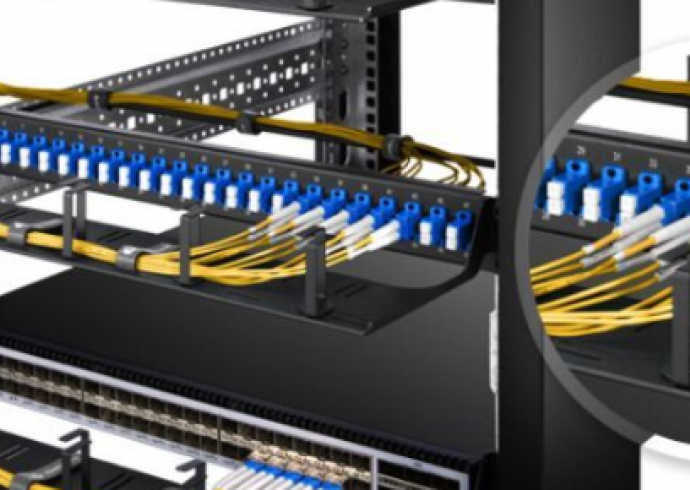

| 5 | HỘP ĐẦU CUỐI CÁP QUANG VỚI ODF | ||
| - Nhà sản xuất /Nước sản xuất | |||
| - Mã chế tạo | |||
| - Ứng dụng | Cho đấu nối đầu cuối và phân phối 24 sợi quang | ||
| - Lắp đặt | Trong tủ rack 19" | ||
| - Đấu nối: | Điểm – Điểm và có thể hỗ trợ mạch vòng | ||
| - Đầu nối | FC/PC | ||
| - Ngõ ra cáp | Sau tủ | ||
| - Phần cứng lắp đặt | Pigtail, cuộn nối cáp, máng bảo vệ chống co ngót do nhiệt, bộ phận nối và các phụ kiện thích hợp, v.v | ||
| 6 | DÂY ĐẤU NHẢY VÀ ĐẤU NỐI SỢI QUANG | ||
| - Nhà sản xuất /Nước sản xuất | |||
| - Mã chế tạo | |||
| - Đấu nối | FC/PC | ||
| - Sợi quang | Đơn mode | ||
| - Tổn hao do nối ngoài | £ 0,2 dB | ||
| - Chiều dài tổng | ³ 10 m | ||
| 7 | TỦ RACK 19” VÀ GIÁ DDF | ||
| - Nhà sản xuất /Nước sản xuất | |||
| - Mã chế tạo | |||
| - Tiêu chuẩn | ETSI | ||
| - Cấp bảo vệ (tối thiểu) | IP.20 | ||
| - Khối hàng kẹp tối đa | ³ 100 cổng | ||
| - Kích thước tủ (HxWxD) | |||
| - Cửa trước, các mặt bên, khóa ... | Kèm theo | ||
| - Bảng phân phối nguồn, cầu chì và & ngăn, cáp ... | Kèm theo | ||
| - Lắp ráp hòan chỉnh | Có | ||
| - Điêu kiện môi trường | ETS 300 019 | ||
| - Phụ kiện lắp đặt | Kèm theo | ||
| 8 | TỦ SẠC ẮC-QUY | ||
| - Nhà sản xuất /Nước sản xuất | |||
| - Mã chế tạo | |||
| - Tiêu chuẩn | IEC, TCN 68-162 | ||
| - Ngõ vào: | |||
| + Điện áp | 220VAC ±20%, | ||
| + Tần số làm việc | 50 Hz | ||
| - Ngõ ra (có thể điều chỉnh): | |||
| + Thời gian khởi động đạt đến điện áp danh định DC | (3¸5) s | ||
| + Điện áp thiết bị | 51,5V DC ±1,5V | ||
| + Điện áp ắc-quy | float mode: (48¸57)V | ||
| boost mode: (57¸65)V | |||
| + Dòng điện danh định | 50 A | ||
| + Điện áp gợn sóng | £ 50 mV (P-P) | ||
| + Suy hao | ³ 80% | ||
| - Điện thế cách ly giữa đất và ngõ vào AC | 2000 V/phút | ||
| - Giao diện PC | RS-232 | ||
| - Phải có khả năng lập trình | Có | ||
| - Bộ ngắt điện ngõ vào (A/AC) | ………. | ||
| - Bộ ngắt điện ngõ ra (A/DC) | ………. | ||
| - Hiển thị: | Điện áp chỉnh lưu ngõ ra, Điện áp tải, các thông số làm việc | ||
| - Cảnh báo: | Điện áp cao, lỗi nguồn ắc-quy thấp, lỗi mô-đun, nhiệt độ tăng, v.v. | ||
| - Bảo vệ: | Quá tải, diện áp cao, quá nhiệt độ, v.v | ||
| - Điều kiện môi trường | TCN:68-149 | ||
| - Kích thước tủ | W x D x H | ||
| - Phần mềm điều khiển hoàn chỉnh, cáp đấu nối, bộ đấu nối, cáp nguồn và các phụ kiện lắp đặt phù hợp | Kèm theo | ||
| 9 | BỘ BẢO VỆ CHỐNG SÉT | ||
| - Nhà sản xuất /Nước sản xuất | |||
| - Mã chế tạo | |||
| - Tiêu chuẩn | IEC and TCN | ||
| - Loại bảo vệ: | Mạch Shunt đảo xung sét | ||
| Lọc giảm xung sét | |||
| - Điện áp định mức | 220V AC | ||
| - Dòng điện | 16 A | ||
| - Xung định mức trong 8/20 ms (single shot) | 135 kA | ||
| - Cấp bảo vệ | II | ||
| - Lắp đặt | Treo tường | ||
| - Phụ kiện lắp đặt kèm theo | Có | ||
| 10 | ẮC-QUY | ||
| - Nhà sản xuất /Nước sản xuất | |||
| - Mã chế tạo | |||
| - Loại | Không cần bảo dưỡng, Ni-Cd và thân thiện môi trường | ||
| - Dung lượng | 200 Ah | ||
| - Điện áp định mức | 48 V | ||
| - Điện áp định mức bình chứa | ..... V | ||
| - Float charge tại 250C | V | ||
| - Sạc mức cao | V | ||
| - Mức tự sạc bình quân | 0,5% trong 24 giờ | ||
| - Nhiệt độ làm việc | (5 ¸ 50) 0C | ||
| - Kích thước bình chứa | W x D x H | ||
| - Lắp đặt | Khung chịu lực | ||
| - Kích thước khung chịu lực | W x D x H | ||
| - Vật liệu khung chịu lực | .....? | ||
| - Khung chịu lực, bộ nối, kẹp, cáp đấu nối và các phụ kiện lắp đặt kèm theo | Có | ||
| 11 | BỘ CHUYỂN ĐỔI NGUỒN | ||
| - Nhà sản xuất /Nước sản xuất | |||
| - Mã chế tạo | |||
| - Tiêu chuẩn | IEC, TCN 68-162 | ||
| - Ngõ vào: | |||
| + Điện áp | 220VDC ± 30% | ||
| + Tần số làm việc | 50Hz | ||
| - Ngõ ra (có thể điều chỉnh): | |||
| + Điện áp | - 48 VDC | ||
| + Dòng điện danh định | > 50 A | ||
| - Giao diện PC | RS-232 | ||
| - Khả năng lập trình | Có | ||
| - Hiển thị: | Điện áp chỉnh lưu ngõ ra, Điện áp tải, thông số làm việc | ||
| - Cảnh báo: | Điện áp cao, lỗi nguồn vào thấp, lỗi mô-đun, nhiệt độ tăng, v.v. | ||
| - Bảo vệ: | Quá tải, diện áp cao, quá nhiệt độ, v.v | ||
| - Điều kiện môi trường | TCN:68-149 | ||
| - Lắp đặt | Trong tủ rack | ||
| - Phần mềm điều khiển hoàn chỉnh, cáp đấu nối, bộ đấu nối, cáp nguồn và các phụ kiện lắp đặt phù hợp | Kèm theo | ||
| 12 | THIẾT BỊ ROUTER | ||
| - Nhà sản xuất /Nước sản xuất | |||
| - Mã chế tạo | |||
| - Yêu cầu chung: | |||
| · Tuân thủ theo IEC 61850-3/ IEEE 1613 | Đáp ứng | ||
| · Tiêu chuẩn công nghiệp | Đáp ứng | ||
| · Tương thích các tiêu chuẩn nguồn tại địa điểm lắp đặt | Đáp ứng | ||
| · Có khả năng hỗ trợ 2 nguồn, tùy chọn AC hoặc DC phù hợp với hệ thống nguồn tại TBA | Đáp ứng | ||
| · Tương thích với hệ thống giám sát mạng của EVNNPT | Đáp ứng | ||
| · Hỗ trợ các giao thức quản trị mạng từ xa bao gồm: SNMP v2c/v3, HTTP, HTTPS, Telnet, SSH. | Đáp ứng | ||
| - Yêu cầu kỹ thuật thiết bị | |||
| · Chuẩn Rack 19”. | Đáp ứng | ||
| · Giao tiếp mạng: | 10/100/1000 Mbps, Auto sense. | ||
| · Số cổng giao diện LAN: | > 4 cổng | ||
| · Số cổng giao diện WAN: | > 2 cổng | ||
| · Bố nhớ RAM tối thiểu | > 1 GB | ||
| · Giao thức hỗ trợ: | IPv4, IPv6, static routes, open Shortest Path First (OSPF), Enhanced IGRP (EIGRP), Border Gateway Protocol (BGP), IPv4-to-IPv6 Multicast, MPLS, Layer 2 and Layer 3 VPN, IPSec, Layer 2 Tunneling Protocol Version 3 (L2TPv3), IEEE802.1ag, and IEEE802.3ah. Multiprotocol Label Switching VPN (MPLS-VPN) và VPN Routing and Forwarding (VRF) | ||
| · Quản lý lưu lượng: | QoS, Class-Based Weighted Fair Queuing (CBWFQ), Weighted Random Early Detection (WRED), Hierarchical QoS, Policy-Based Routing (PBR), Performance Routing, and Network Based Application Recognition (NBAR) | ||
| 13 | THIẾT BỊ FIREWALL | ||
| - Nhà sản xuất /Nước sản xuất | |||
| - Mã chế tạo | |||
| - Yêu cầu chung: | |||
| · Tuân thủ theo IEC 61850-3/ IEEE 1613 | Đáp ứng | ||
| · Tiêu chuẩn công nghiệp | Đáp ứng | ||
| · Tương thích các tiêu chuẩn nguồn tại địa điểm lắp đặt | Đáp ứng | ||
| · Có khả năng hỗ trợ 2 nguồn, tùy chọn AC hoặc DC phù hợp với hệ thống nguồn tại TBA | Đáp ứng | ||
| · Tương thích với hệ thống giám sát mạng của EVNNPT | Đáp ứng | ||
| · Hỗ trợ các giao thức quản trị mạng từ xa bao gồm: SNMP v2c/v3, HTTP, HTTPS, Telnet, SSH. | Đáp ứng | ||
| - Yêu cầu kỹ thuật thiết bị | |||
| · Chuẩn Rack 19”. | Đáp ứng | ||
| · Giao tiếp mạng: | 10/100/1000 Mbps, Auto sense. | ||
| · Số cổng giao diện LAN: | > 4 cổng | ||
| · Số cổng giao diện WAN: | > 2 cổng | ||
| · Giao thức/Tính năng: | |||
| Yêu cầu về chức năng | |||
| Chức năng Firewall | Tường lửa kiểm soát đầy đủ trạng thái (Stateful Inspection Firewall); | ||
| Chức năng IPS | Phát hiện bất thường (Anomaly detection); Phát hiện dựa trên hành vi (Behavior-based detection); | ||
| Dựa trên tính hợp lệ của giao thức (Protocol validation); | |||
| Dựa trên mẫu tấn công khai thác điểm yếu (Vulnerability and exploit signatures) | |||
| Chức năng Routing (định tuyến) | Static, OSPF, RIP; | ||
| Static NAT, Dynamic NAT; Policy based routing. | |||
| Sẵn sàng cao (HA) | Cho phép 2 firewall hoạt động ở chế độ active/standby (cluster) | ||
| Khả năng kiểm soát ứng dụng điều khiển công nghiệp | Modbus, IEC-60870-5-104, IEC 60870-6 (ICCP), OPC DA & UA, BACNet, CIP, DNP3, IEC 61850, MMS, Profinet, Step7 (Siemens); VoIP. | ||
| Có khả năng hỗ trợ kiểm soát các lệnh điều khiển/giám sát ở mức chi tiết trong lĩnh vực SCADA (full visibility & granular control of SCADA traffic) | |||
| Tương thích quản lý | Có khả năng đây sự kiện an ninh và log về hệ thống quản lý thông tin an ninh và sự kiện qua giao thức syslog (SIEM) | ||
| Có khả năng lưu logs cục bộ trong ổ cứng hoăc thẻ nhớ. | |||
| Có khả năng đây SNMP counter, Netflow về hệ thống giám sát hiệu năng và chuân đoán mạng (NPMD). | |||
| Tiêu chuẩn trạm biến áp | IEEE 1613 , IEC 61850-3 | ||
| Nguồn điện | AC, DC phù hợp vị trí lăp đăt | ||
| Yêu cầu chính sách tối thiểu cần thiết lập trên SCADA firewall | |||
| Rule 1 | Cho phép kết nối 104 từ IP cho trước của trung tâm điều độ đi qua firewall đến SCADA Gateway; | ||
| Bật tính năng IPS, App Control, Logs... với mọi traffic đi qua firewall. | |||
| Rule 2 | Cho phép kết nối VoIP hotline giữa các hotline và tổng đài của trung tâm điều độ. | ||
| Bật tính năng IPS, App Control, Logs. với mọi traffic đi qua firewall. | |||
| Rule 3 | Cho phép các dữ liệu quản trị/giám sát: đây logs, read-only snmp counter, netflow đến IP của hệ thống SIEM, NPMD trong mạng điều khiển của EVNNPT; | ||
| Bật tính năng IPS, App Control, Logs. với mọi traffic đi qua firewall. | |||
| LAST Rule | Chặn tất cả các traffic không đươc phép còn lại và logs các gói tin và sự kiện bất thường. | ||
| 14 | THIẾT BỊ MEDIA CONVERTER | ||
| - Nhà sản xuất /Nước sản xuất | |||
| - Mã chế tạo | |||
| - Giao diện Ethernet: | 10/100Base-Tx, RJ-45 | ||
| · Chế độ hoạt động | Full duplex/haft duplex self-adapting | ||
| · Số cổng | > 1 cổng | ||
| · Hỗ trợ VLAN IEE:802.1Q, SNMP | Đáp ứng | ||
| · Cho phép cấu hình qua Web, Telnet hoặc kết nối trực tiếp | Đáp ứng | ||
| - Giao diện E1: | 10/100Base-Tx, RJ-45 | ||
| · Bite rate | 2Mbps, 120 Ohm | ||
| · Mã hóa | HDB3 | ||
| · Tiêu chuẩn | G.703, G.704, G.823 | ||
| · Số cổng | > 1 cổng | ||
| - Nguồn cung cấp: | 48VDC hoặc 220VAC |
Dự án thực hiện khác
[Địa chỉ] Số nhà 123, nhà A10 Nghĩa Tân, Phường Nghĩa Tân, Quận Cầu Giấy, Thành phố Hà Nội, Việt Nam
[MST] 0101445044
[Email nhận báo giá] kd@daycapquang.com
[Email nhận hóa đơn] hoadon@netsystemvn.com
[Tài khoản thanh toán công ty] 00076688001 - NGÂN HÀNG TMCP TIÊN PHONG (TPBANK) - CHI NHÁNH HÀ NỘI
[MST] 0101445044
[Email nhận báo giá] kd@daycapquang.com
[Email nhận hóa đơn] hoadon@netsystemvn.com
[Tài khoản thanh toán công ty] 00076688001 - NGÂN HÀNG TMCP TIÊN PHONG (TPBANK) - CHI NHÁNH HÀ NỘI
