Bộ chia quang là gì?

Bộ chia quang là một thành phần thụ động đơn giản, đóng vai trò quan trọng trong các ứng dụng của các công nghệ như GPON, EPON và BPON. Nó cho phép một chuỗi tín hiệu sợi quang được chia tương đương thành nhiều chuỗi tín hiệu quang, có thể hỗ trợ một giao diện mạng duy nhất được chia sẻ bởi nhiều người đăng ký.

Khi chọn nó, tỷ lệ phân chia phải luôn luôn được xem xét. Tuy nhiên, với môi trường cáp mạng ngày càng phức tạp, nhiều Bộ chia quangkhác nhau với các yếu tố hình thức gói khác nhau đang được phát minh. Bây giờ yếu tố hình thức gói của nó cũng là một yếu tố quan trọng được xem xét. Bài đăng này sẽ giới thiệu các bộ tách PLC được sử dụng phổ biến nhất trong các yếu tố hình thức gói khác nhau để bạn tham khảo trong quá trình lựa chọn.
Bộ chia quang là gì?


Các loại bộ chia cáp quang

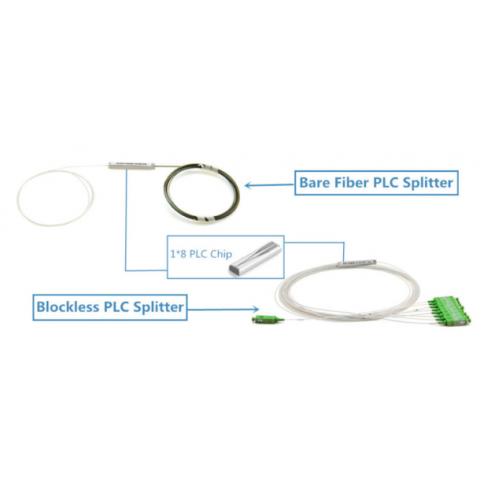

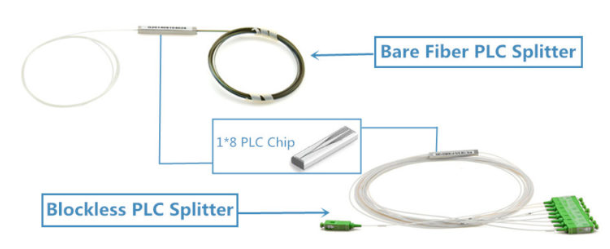

Bare Fiber PLC Splitter : thường được sử dụng trong các dự án FTTx. Nó để lại sợi trần trên tất cả các đầu của nó. Do đó, chúng có thể được ghép bởi kỹ sư mạng một cách tự do theo các ứng dụng. Trong khi đó, nó đòi hỏi ít không gian nhất trong quá trình đi cáp. Chúng có thể được cài đặt trong đóng cửa nối sợi quang dễ dàng để cung cấp phân phối tín hiệu FTTH.

Blockless PLC Splitter trông giống như bộ chia Bare Fiber PLC Splitter. Sự khác biệt chính là cái không có khối thường được kết thúc bằng đầu nối cáp quang và nó sử dụng gói ống không gỉ nhỏ gọn. Một điều cũng phổ biến là nhiều bộ tách PLC sợi trần cũng sử dụng gói ống không gỉ cho chip tách.

Fanout PLC Splitter thường sử dụng sợi đệm 0,9mm, được thêm vào với chiều dài sợi ruy băng kết thúc với bộ quạt ra phía sau chip tách PLC. Các tỷ lệ chia của nó cũng có nhiều loại.

ABS PLC Splitter: sử dụng hộp nhựa ABS để giữ bộ chia. Các sợi trong và sợi phân phối được sắp xếp trên cùng một tấm của hộp ABS này, có thể cung cấp hệ thống cáp dễ dàng và linh hoạt hơn. Ngoại trừ việc cung cấp bảo vệ đáng tin cậy, nó cũng có thể được cài đặt trong một loạt các hộp hoặc thùng. Nó là rất phổ biến để cài đặt nó trong một đơn vị rack 19 inch tiêu chuẩn.

Mini Plug-in PLC Splitter : hiện được sử dụng rộng rãi trong dự án FTTx, đặc biệt là tại các điểm phân phối gần người dùng cuối của mạng FTTx. Nó cung cấp cài đặt nhanh và yêu cầu không gian thấp giúp cảnh báo việc triển khai các dự án FTT. Pigatil sợi cho đầu vào và đầu ra có thể được kết nối trực tiếp với thành phần thụ động này một cách dễ dàng.

Tray Type PLC Splitter: cũng sử dụng hệ số dạng gói tiết kiệm không gian để quản lý cáp tốt hơn. Tuy nhiên, nó sử dụng thiết kế 19 inch quốc tế có thể được triển khai trong ODF để quản lý cáp và phân phối tín hiệu nhỏ gọn. Với thiết kế này, các cổng trên bộ chia loại khay được đánh dấu rõ ràng, có thể giảm các lỗi gây ra bởi các kết nối sai.

Rack Mount PLC splitter: gắn trên rack được thiết kế để đáp ứng yêu cầu về mật độ cáp cao cho các trung tâm dữ liệu hoặc phòng máy chủ. Nó có thể được cài đặt chắc chắn trên trung tâm dữ liệu hoặc rack máy chủ. Đó là một giải pháp lý tưởng cho môi trường cáp mật độ cao. daycapquang.com có thể cung cấp các cổng bộ chia quang lên đến 64 trong giá 1 inch 19 inch.

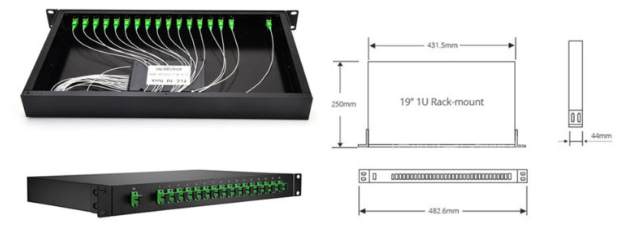

Rack Mount PLC splitter
Bộ chia quang có thể được chia thành bộ chia quang loại hộp, bộ chia quang loại khay, bộ chia quang gắn trên giá, bộ chia quang treo tường....tùy theo phạm vi ứng dụng. Bộ chia quang dạng hộp thường được sử dụng cho hộp phối quang,.. bộ chia quang dạng khay thường được sử dụng cho khung phối quang ODF và hộp chuyển cáp quang trong phòng máy; bộ chia quang gắn trên giá rack được lắp đặt trong các giá rack tiêu chuẩn; bộ chia quang gắn tường có thể lắp đặt trên tường.

Bộ chia quang có thể được chia thành hai loại: bộ chia quang côn hợp nhất và bộ chia quang ống dẫn sóng phẳng (PLC) theo các quy trình sản xuất khác nhau. Trong số đó, bộ chia tách quang ống dẫn sóng phẳng (PLC) được sử dụng rộng rãi trong FTTx và PON. Bộ chia tách chùm tia côn hợp nhất được hình thành bằng cách hợp nhất hai hoặc nhiều sợi quang ở mặt bên; bộ tách chùm ống dẫn sóng phẳng (PLC) là một sản phẩm loại linh kiện vi quang sử dụng công nghệ quang khắc để tạo thành ống dẫn sóng quang trên chất điện môi hoặc chất bán dẫn. Thực hiện chức năng phân nhánh. Nguyên tắc phân chia của hai loại bộ tách quang này là tương tự nhau. Cả hai đều đạt được số lượng nhánh khác nhau bằng cách thay đổi sự ghép nối trường phát giữa các sợi (mức độ ghép nối, chiều dài khớp nối) và thay đổi bán kính sợi.

Ngoài ra, bộ chia tách quang chùm tia được chia thành 1 × 2, 1 × 4, 1 × 8, 1 × 16, 1 × 32, 1 × 64... theo sự khác biệt của tỷ lệ tách.

Lưu ý: Trên bảng khắc bán dẫn, bộ ghép nối ống dẫn sóng hình chữ "Y" được khắc bằng công nghệ quang khắc và các ống dẫn sóng "Y" này được kết nối với nhau để tạo thành sự phân tách ánh sáng theo từng bước, có thể nhận ra 1 × 2, 1 × 4, 1 × 8. Tỷ lệ phân chia 1 × 16, 1 × 32, 1 × 64, v.v.

Làm thế nào để lựa chọn trong số rất nhiều loại bộ chia quang trên? Đầu tiên chúng ta có thể xác định các dịp ứng dụng và chọn bộ chia cáp quang phù hợp theo nhu cầu thực tế. Ví dụ: trong các ứng dụng có ít nhánh và không nhạy cảm với bước sóng ánh sáng (nghĩa là chỉ cần 1 × 2 hoặc 1 × 4 là đủ), hãy chọn loại côn hợp nhất bộ tách quang: Nếu nó được sử dụng trong FTTH và các ứng dụng khác yêu cầu nhiều bước sóng (nghĩa là 1 × 4 trở lên), hãy chọn bộ tách chia quang ống dẫn sóng phẳng (PLC), vì bộ tách quang ống dẫn sóng phẳng (PLC) là đồng nhất và kênh đồng nhất.

Nguyên tắc và kế hoạch của bộ chia quang tỷ lệ phân chia của các bộ tách thường được sử dụng là 1: 2, 1: 4, 1: 8, 1:16, 1:32 và 1:64. Nếu cần, bạn cũng có thể chọn bộ chia quang 2: N hoặc bộ chia tách không đồng nhất. Khi cấu hình bộ chia quang, phải xem xét tỷ lệ sử dụng tối đa của mỗi cổng PON và bộ chia quang của thiết bị. Theo mật độ phân bố của người dùng và hình thức phân phối, phải lựa chọn tổ hợp bộ chia quang tối ưu và vị trí lắp đặt phù hợp. Có hai nguyên tắc để sử dụng bộ tách quang: một là sử dụng bộ tách cấp một càng nhiều càng tốt, hai là số lượng cấp tách không vượt quá hai. Có ba lý do để sử dụng phân tách cấp độ đầu tiên: thứ nhất, nó có thể tối đa hóa việc sử dụng PON; thứ hai, nó là thuận tiện để chẩn đoán lỗi; thứ ba, hệ thống có độ tin cậy cao.

Làm thế nào để lựa chọn mua bộ chia cáp quang cho đúng?

Sử dụng phương pháp tách cấp đầu tiên, khi bộ tách quang nằm trong mạng nội trú, bộ chia có thể được lắp đặt trong nhà hoặc ngoài trời. Các vị trí lắp đặt trong nhà bao gồm phòng máy tính trung tâm của cộng đồng, giếng dòng điện yếu trong tòa nhà, hộp đấu dây tầng. Các cáp quang kết nối phía trên của bộ chia quang có thể đi theo 3 cách, đó là hộp chéo quang cấp một, hộp chéo quang cấp hai hoặc hộp chia cáp quang. Phương pháp này chủ yếu phù hợp với tình hình quy mô lớn và mật độ người sử dụng cao, chẳng hạn như các tòa nhà cao tầng.

Nếu phương pháp tách quang thứ cấp được thông qua, bộ tách quang có thể được lắp đặt trên lớp xương sống hoặc lớp cáp quang phân phối của người dùng. Trong lớp đường trục, bộ chia có thể được lắp đặt trong hộp nối quang sơ cấp, hộp nối quang thứ cấp hoặc bên trong hộp phối quang. Phương pháp này phù hợp với các trường hợp người dùng tương đối phân tán và mạng cáp quang người dùng mới.

Làm thế nào để sử dụng bộ chia cáp quang?

Với sự phát triển quy mô lớn của cáp quang đến tận nhà FTTH ở Việt nam, việc ứng dụng các sản phẩm quang thụ động khác nhau đã phát triển nhanh chóng. Là thiết bị quang thụ động cốt lõi nhất trong việc xây dựng cáp quang đến gia đình (FTTH), bộ chia quang được sử dụng để đảm bảo các liên kết truyền thông, là thiết bị quan trọng để truyền dẫn thông thường. Vậy các bộ tách quang được sử dụng như thế nào trong hệ thống cáp quang trong nhà FTTH?

Hiện nay, quang phổ sơ cấp và thứ cấp thường được sử dụng trong kỹ thuật. Đối với phương pháp tách quang cấp một, việc sử dụng bộ tách quang thường được chia thành bốn trường hợp: một là đặt trong phòng máy tính văn phòng trung tâm; cái còn lại được đặt trong phòng máy tính di động; thứ ba được đặt trong hộp chuyển quang tế bào; thứ tư được đặt trực tiếp trong hành lang. Đối với bộ chia cấp hai, việc sử dụng bộ chia nói chung được chia thành ba trường hợp: một là bộ chia cấp một được đặt trong phòng văn phòng trung tâm, và bộ chia cấp hai được đặt trong hộp ODF quang; thứ hai là bộ chia cấp một được đặt cạnh đường. Trong hộp ODF quang dung lượng lớn, bộ chia tách quang thứ cấp được đặt trong hộp quang cộng đồng;

Bộ chia quang (nghĩa là bộ chia cáp sợi quang) là một thiết bị kết nối của nhiều thiết bị đầu cuối đầu vào và thiết bị đầu cuối đầu ra. Nó có thể thực hiện việc ghép nối, phân nhánh và phân phối tín hiệu quang trong hệ thống mạng quang, và là phần quan trọng nhất của liên kết cáp quang. M × N thường được sử dụng để chỉ ra rằng một máy quang phổ có M đầu vào đầu vào và N đầu ra đầu ra. Hiện tại, các loại kính quang phổ được sử dụng trong mạng ngày nay thường là kính quang phổ 1 × 2 và 1 × 4. Bạn có biết độ suy giảm ánh sáng của quang phổ kế là gì không? Làm thế nào để chọn một máy quang phổ? Cách sử dụng máy đo quang phổ?

Sự suy giảm ánh sáng của máy quang phổ là gì? Làm thế nào để bạn tính toán điều đó? Bốn chỉ số kỹ thuật phổ biến của máy quang phổ là bước sóng, suy hao chèn, suy hao bổ sung và tỷ lệ của máy quang phổ. Trên thực tế, chỉ số quan trọng nhất của máy quang phổ là sự suy giảm ánh sáng khác nhau do máy quang phổ tạo ra dưới một tỷ lệ ánh sáng cụ thể, trong điều kiện ánh sáng suy giảm khác nhau; quang phổ kế sẽ không khác. Sau đó, làm thế nào để tính toán độ suy giảm quang học của máy quang phổ? Giá trị suy hao quang của máy quang phổ = công suất quang truyền + suy hao bổ sung + suy hao chèn + suy hao sợi trần.

1. Tính toán tỷ lệ quang phổ kế

  • Công thức: ki = Pi / SP * 100%
  • Pi là công suất truyền động cần thiết của mỗi liên kết quang và SP là tổng công suất truyền động cần thiết của mỗi liên kết quang được laser mang theo.
  • Lưu ý: Trong thực tế sử dụng, tỷ lệ phổ đã được chỉ định, chẳng hạn như 80%: 20% hoặc 70%: 30%; Một phần ba là 70%: 15%: 15%; Một quý là 70%: 10%: 10%: 10%.

2. Tính toán tổn thất bổ sung

  • Trong hoạt động thực tế, giá trị tổn thất bổ sung có thể được đo, và việc phát hiện và ghi số chỉ cần được thực hiện theo thông số kỹ thuật hoạt động nhất định, để phân loại các liên kết khác nhau.

3. Tính toán tổn thất chèn

  • Công thức: IL = -10lg (Po / Pi)
  • Po là công suất quang ở đầu ra và Pi là công suất quang ở đầu vào.
  • Lưu ý: Trong công thức, Po / Pi tương đương với tỷ lệ phổ của máy quang phổ, tức là IL = -10lg (KI). Ví dụ, có một ước số, đối với ánh sáng của hai phần tám, tức là, tỷ lệ quang phổ 20%: 80%. Giá trị lý thuyết của suy hao chèn liên kết phổ 20% là -10lg (20%), xấp xỉ bằng 6,99dB.

4. Tính toán hao hụt sợi trần

  • Trong thực tế, giá trị này không cần phải tính toán, và có một số tiêu chuẩn tham khảo nhất định. Để xác định giá trị suy hao cuối cùng, giá trị suy hao của các bước sóng khác nhau cần được đo với sự tham khảo nghiêm ngặt của tiêu chuẩn số.
  • Lưu ý: Các đầu nối đang hoạt động phân rã: thường là 0,5dB cho mỗi đầu nối.

Bộ chia quang là một thành phần quang thụ động hiệu quả về chi phí cho phép một giao diện mạng được chia sẻ bởi hai hoặc nhiều người dùng. Chọn đúng yếu tố hình thức gói cho nó có thể giúp ích rất nhiều trong cả quá trình triển khai và bảo trì mạng. Các bộ chia cáp quang được đề cập ở trên trong các yếu tố hình thức gói khác nhau đều được cung cấp trong daycapquang.com. Những cái tùy chỉnh cũng có sẵn trong daycapquang.com. Vui lòng liên hệ với contact@netsystem.vn để biết thêm chi tiết nếu bạn quan tâm.
