Sợi dây cáp quang singlemode G652 và G655 : Sự khác biệt là gì?

06/06/2021

Vậy sợi dây cáp quang singlemode G652 và G655

Loại sợi dây cáp quang singlemode: G652 vs G655 Fiber

Với nhu cầu ngày càng cao về dung lượng lớn hơn trên đường truyền xa, cáp quang single mode được thiết kế với nhiều phiên bản khác nhau. Có 6 loại SMF khác nhau: G652, G653, G654, G655, G656 và G657, trong đó G652 và G655 là hai tùy chọn thường được sử dụng trong WDM. Vậy sợi quang SM G652 và G655: sự khác biệt là gì?

Sợi dây cáp quang singlemode: G652 là gì?

G652 hiện là sợi dây cáp quang singlemode được sử dụng phổ biến nhất, G652 được định nghĩa là SMF tiêu chuẩn. Nó có bốn phiên bản G652A, B, C và D. G652A và B có điểm bước sóng phân tán bằng không ở 1310 nm, điều này làm cho nó phù hợp tự nhiên để hoạt động trong dải 1310 nm.

Tuy nhiên, chúng không thích hợp cho các ứng dụng trong Ghép kênh phân chia theo bước sóng (WDM) do đỉnh nước. C và D tiên tiến hơn được tối ưu hóa với việc loại bỏ đỉnh nước cho hoạt động quang phổ, giúp chúng hoạt động hiệu quả ở bước sóng từ 1310 đến 1550 nm để hỗ trợ Ghép kênh phân chia theo bước sóng thô (CWDM).

So sánh với G652C, sợi dây cáp quang singlemode G652D có thông số PDM (phân tán chế độ phân cực) vượt trội, trong đó G652D được gọi là sợi dây cáp quang singlemode tiêu chuẩn (SSMF) và thường được sử dụng để hỗ trợ hệ thống 10GbE và 40GbE. CABLEXA cung cấp G652D như vậy Sợi LC trong các phiên bản khác nhau.
Sợi dây cáp quang singlemode: G655 là gì?

Sợi dây cáp quang singlemode: G655 là gì?

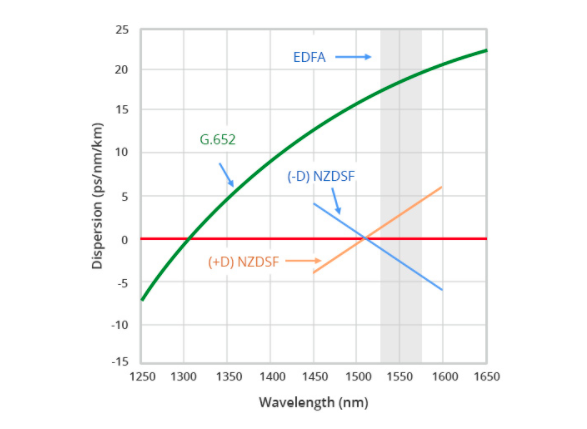

G655 được gọi là sợi quang dịch chuyển phân tán khác không (NZDSF), bởi vì độ phân tán ở bước sóng 1550 nm gần bằng không nhưng không bằng không. Nó được chia thành ba danh mục phụ A, B và C. Có hai loại NZDSF: (+ D) NZDSF và (-D) NZDSF, độ phân tán của chúng tương ứng là tỷ lệ thuận và tỷ lệ nghịch với bước sóng.

Trong số đó, sự phân tán tích cực của G655 khắc phục được các hiệu ứng phi tuyến trong hệ thống WDM như trộn bốn sóng (FWM) do diện tích hiệu quả cao. G655 được chỉ định ở 1550 nm và 1620 nm, và có giá trị phân tán màu thấp trong dải c (1530-1660 nm), trong đó Bộ khuếch đại sợi quang Erbium Doped (EDFA) tăng cường tín hiệu quang.

Trận đấu này giúp G655 có lợi thế hơn G652. Sợi G655 phù hợp với hệ thống DWDM để đáp ứng khả năng truyền tải ngày càng tăng và hệ thống truyền dẫn WDM dung lượng cao trên đường dài.

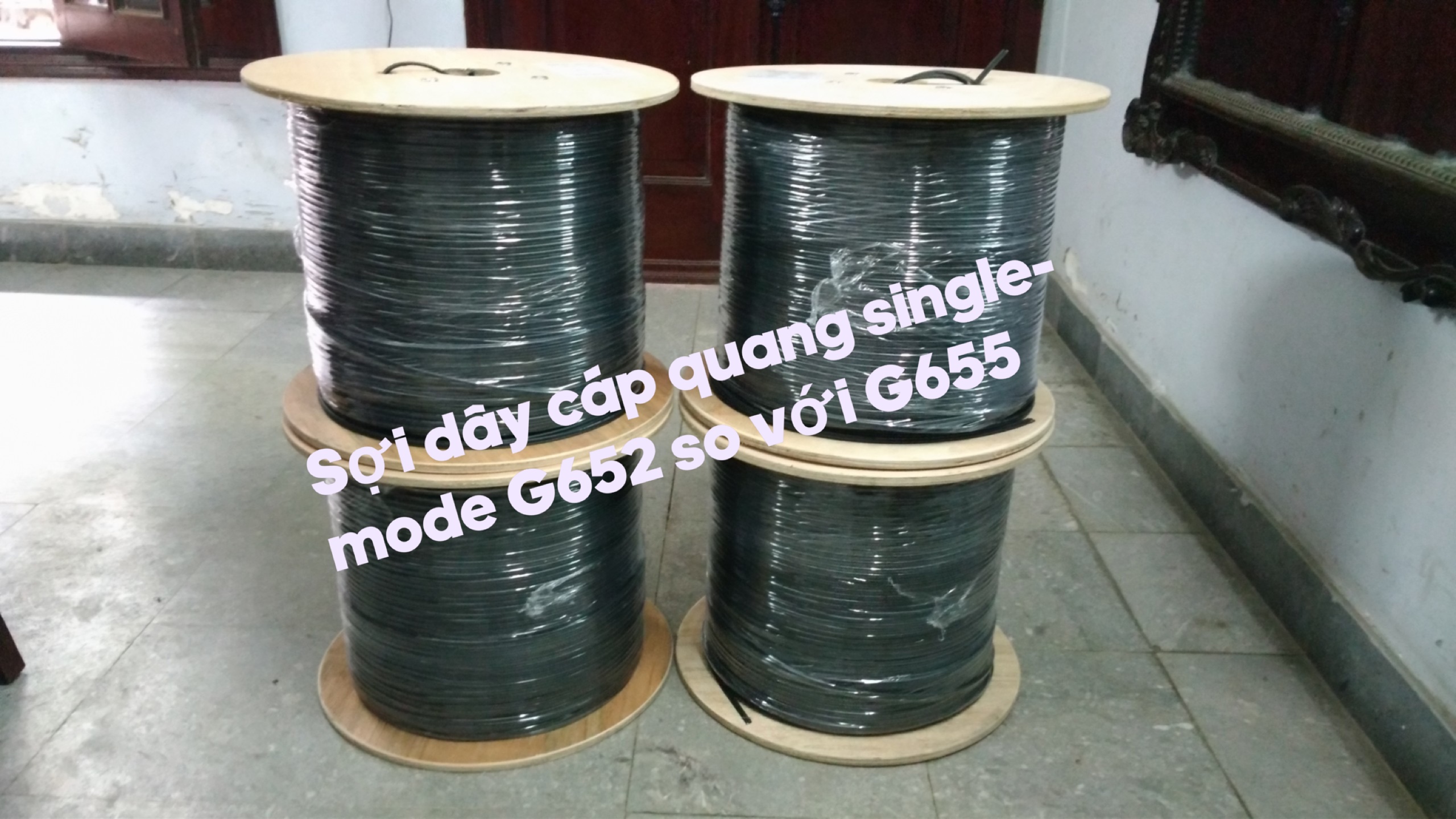

Dây cáp quang G652 và G655 Single Mode Fiber: Sự khác biệt là gì?

Dây cáp quang G652 và G655 Single Mode Fiber: Sự khác biệt là gì?
Bảng dưới đây cho thấy thông tin chi tiết của sợi quang G652 và G655.
Loại sợi G652 G655
Tên thay thế Tiêu chuẩn SMF / sợi chuyển đổi phân tán bằng không (sợi không dịch chuyển phân tán) Sợi thay đổi phân tán nonzero (NZDSF)
Bước sóng được chỉ định 1310, 1550, 1625 nm (loại trừ C và D) 1550-1625 nm
Điểm phân tán 1310 nm 1550 nm
Giá trị phân tán Cao hơn Thấp
Tham số suy giảm Dưới 0,4 dB / km Thông thường 0,2 dB / km ở 1550 nm
Thông số PMD Dưới 0,5 trên C và 0,2 trên D Dưới 0,1 ps / sqrt (km)
Các ứng dụng LAN, MAN, mạng truy cập và truyền dẫn CWDM Hệ thống đường dài sử dụng truyền dẫn DWDM
Giá bán Thấp hơn G655 Cao
Đặc trưng Giảm nước đỉnh Giá trị phân tán thấp; khắc phục hiệu ứng phi tuyến

Như trong bảng, sợi cáp quang G652 và sợi cáp quang G655 là hai loại sợi dây cáp quang singlemode được xác định với các thông số kỹ thuật khác nhau về bước sóng, độ tán sắc, tham số suy hao và PMD. G652 có bước sóng phân tán bằng 0 ở 1310 và giảm đỉnh nước để hỗ trợ CWDM. G655 là một sợi dây cáp quang singlemode nâng cao với đặc tính loại bỏ FWM và giá trị phân tán thấp, thường được áp dụng cho truyền dẫn DWDM tốc độ cao và dài. Để xem xét cả chức năng và giá cả, G652 đặc biệt là phiên bản G652D đã trở thành phiên bản được sử dụng phổ biến nhất.

Phần kết luận
Bài viết này đã giới thiệu hai loại loại sợi dây cáp quang và tạo ra sự tương phản giữa G652 và G655. Sẽ không đúng khi nói một loại này đánh bại loại kia vì cả hai đều có đặc điểm của chúng cho các ứng dụng khác nhau. Để truyền không yêu cầu tốc độ quá cao và khoảng cách xa, G652.D có thể là sự lựa chọn. Nhưng đối với công suất cao hơn nhiều và hệ thống DWDM yêu cầu khoảng cách xa, G655 sẽ đáp ứng tốt nhất nhu cầu bất kể chi phí cao hơn nhiều.
