Làm thế nào để xác định mã màu sợi cáp quang?

Không có gì lạ khi một bàn tay màu xanh lá cây trộn lẫn các sợi cáp quang multimode 50/125 và cáp quang đa mốt 62,5/125, hoặc các sợi cáp quang singlemode 9/125, chưa kể đến các loại cáp đa sợi có thể bao gồm hàng chục và hàng trăm sợi. May mắn thay, có những hệ thống được thực hiện để giải quyết những vấn đề này, chẳng hạn như EIA/TIA-598, đây là hệ thống được công nhận nhất trên toàn thế giới. Nó bao gồm mã màu sợi cho các loại và số lượng cáp quang khác nhau. Các mã màu cáp quang này giúp chúng tôi xác định cáp quang từ áo khoác vỏ cáp, bộ đệm, ống, đầu nối, v.v.

Các bài viết khác bạn có thể quan tâm:

• Tìm hiểu sợi cáp quang đa mode: OM1 vs OM2 vs OM3 vs OM4 vs OM5
• Làm thế nào để xác định mã màu sợi cáp quang?
• Cáp quang singlemode và cáp quang multimode : Sự khác biệt là gì?
• Làm thế nào để sử dụng cáp quang multimode cho truyền dẫn ngắn?
• Cáp quang Multimode là gì?
• Bạn có thực sự biết về cáp quang multimode?
• Làm thế nào để chọn được cáp quang multimode tốt ?
• Ưu điểm của cáp quang multimode là gì?
• Dây nhảy quang multimode mật độ cao để sử dụng trong trung tâm dữ liệu

Mã màu vỏ cáp hay Outer Jacket Color

Có thể sử dụng vỏ cáp  bên ngoài màu hoặc in trên các sợi cáp bên ngoài nhà máy, ví dụ: cáp phân phối sợi, dây vá sợi quang, v.v. Trong EIA/TIA-598, mã màu sợi xác định mã màu áo khoác cho các loại sợi khác nhau. Vì vậy, đối với cáp quang chỉ chứa một loại sợi, chúng ta có thể dễ dàng xác định nó bằng màu áo khoác của nó; trừ khi có quy định khác, vỏ ngoài của cáp cơ sở chứa nhiều loại sợi sẽ sử dụng chú giải in để xác định số lượng và loại sợi trong cáp, ví dụ: "12 Sợi 8 x 50/125, 4 x 62,5 / 125. " Dưới đây là mã màu áo khoác cho các loại sợi khác nhau:

	Color vỏ cáp
Fiber Type	Non-military Applications	Military Applications	Suggested Print Nomenclature
OM1 62.5/125µm Multimode	Orange	Slate	62.5/125
OM2 50/125µm Multimode	Orange	Orange	50/125
OM3 50/125 µm (850 nm Laser-Optimized) Multimode	Aqua	Undefined	850 LO 50/125
OM4 50/125µm (850 nm Laser-Optimized) Multimode	Aqua/Violet	Undefined	850 LO 50/125
100/140µm Multimode	Orange	Green	100/140
OS1/OS2 Single Mode	Yellow	Yellow	SM/NZDS, SM
Polarization Maintaining Single Mode	Blue	Undefined	Undefined

Bên cạnh các màu áo khoác được quy định trong tiêu chuẩn mã màu sợi, các màu khác cũng có thể được sử dụng nếu bản in trên áo khoác ngoài có thể cho biết phân loại sợi. Những màu sắc như vậy nên được thỏa thuận giữa nhà sản xuất và người dùng.

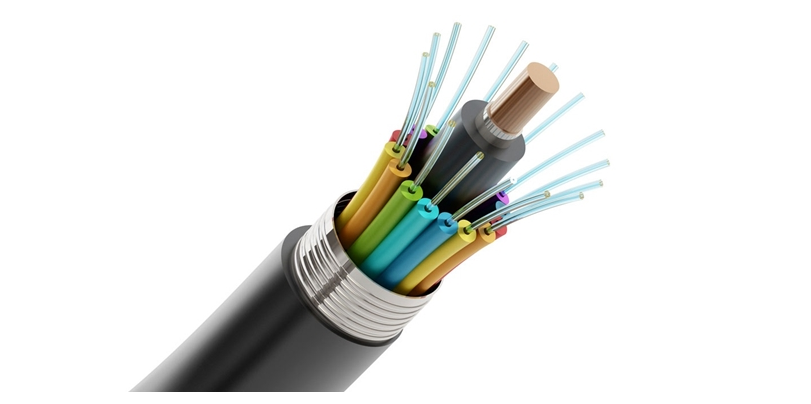

Inner Cable Organizational Fiber Color cáp bên trong

Bên trong cáp nhiều sợi, các sợi riêng lẻ cũng tuân thủ mã màu sợi. Chúng thường được phân biệt với nhau bằng áo khoác, bộ đệm hoặc ống được mã hóa màu trên mỗi sợi. Theo EIA / TIA-598, các sợi bên trong được mã hóa màu trong một nhóm gồm 12 sợi và chúng được tính theo chiều kim đồng hồ.

Có hai tình huống đối với cáp đa sợi:

•  Đối với cáp bao gồm nhiều ống đệm, mỗi ống có 12 sợi hoặc ít hơn, mỗi ống sẽ được đánh số hoặc tô màu theo cùng mã màu, ví dụ: ống thứ nhất có màu xanh, thứ 2 là màu cam, v.v.
•  Đối với các loại cáp bao gồm hơn 12 sợi, mã màu cáp quang sẽ lặp lại. Mỗi nhóm 12 sợi được xác định với một số phương tiện khác. Ví dụ, 24 nhóm sợi có mã màu sợi lặp lại với một số biến thể, ví dụ: nhóm thứ nhất gồm 12 sợi là màu đơn sắc và nhóm thứ 2 là màu đơn sắc với một sọc hoặc một số dấu hiệu nhận dạng khác.

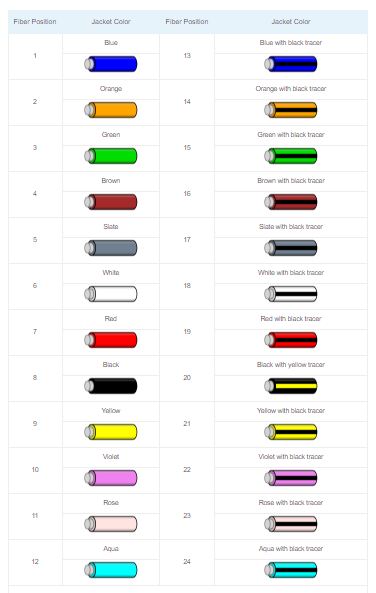

Trình tự màu cho các sợi cáp quang bên trong như sau:

Mã màu đầu kết nối connector

Kết nối cũng là một phần của mã màu sợi. Vì có các kiểu đánh bóng khác nhau của đầu sợi, các đầu nối của bộ nhảy sợi và bộ điều hợp giao phối được mã hóa màu để nhận dạng. Tuy nhiên, sự ra đời của các đầu nối kim loại như FC và ST khiến việc mã hóa màu của đầu nối trở nên khó khăn, do đó, những đôi giày giảm căng màu cũng được sử dụng. Màu khởi động có thể khác nhau giữa các nhà sản xuất.
Mã màu các loại cáp quang là một hệ thống giúp chúng ta phân biệt các loại sợi một cách trực quan với áo khoác sợi màu, đầu nối sợi, fiber boot, etc v.v. Mã hóa màu sợi quang cũng rất thiết thực cho các kỹ sư sợi quang trong quá trình nối, bởi vì các sợi nhiều màu sắc cũng giúp đảm bảo tính liên tục của mã màu trong suốt quá trình chạy cáp. Do đó, mã hóa màu cáp quang là điều cần thiết cho truyền thông sợi quang như mã hóa màu xoắn đôi cho hệ thống dây đồng.
