Cách chọn lựa cấu trúc Cáp quang ngoài trời | Outdoor Fiber Optic Cable

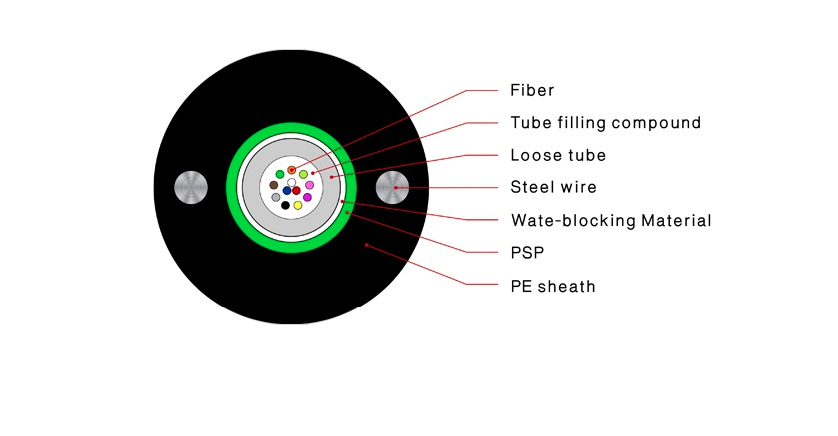

Cấu trúc #1 Cáp quang bọc thép ngoài trời Outdoor
Các sợi cáp, 200 / 250um, được định vị trong một ống lỏng được làm bằng nhựa có mô đun cao. Ống được bọc bằng một lớp PSP theo chiều dọc. Giữa PSP và vật liệu chặn nước dạng ống lỏng được áp dụng để giữ cho cáp nhỏ gọn và kín nước. Hai sợi dây thép song song được đặt ở hai cạnh của cuộn băng thép. Cáp được hoàn thiện với vỏ bọc bằng polyetylen (PE).
Ưu điểm sản phẩm
· Hiệu suất cơ học và nhiệt độ tốt
· Ống rời có độ bền cao có khả năng chống thủy phân
· Hợp chất làm đầy ống đặc biệt đảm bảo sự bảo vệ quan trọng của sợi
· Chống nghiền và tính linh hoạt
· Tăng cường PSP chống ẩm
· Hai dây thép song song đảm bảo độ bền kéo
· Vỏ PE mang lại độ bền tuyệt vời chống tia cực tím
· Đường kính nhỏ, trọng lượng nhẹ và lắp đặt thân thiện
· Thời gian sử dụng dài
· Tiêu chuẩn sản phẩm tuân theo Tiêu chuẩn YD/ T 769-2010
· Nhiệt độ lưu trữ / hoạt động: -40 ℃ đến + 70 ℃
Đặc điểm cáp quang
|
G.652 |
G.655 |
50 / 125μm |
Suy hao |
@ 850nm |
|
|
≤3.0dB / km |
(+ 20 ℃) |
@ 1300nm |
|
|
≤1.0dB / km |
|
@ 1310nm |
≤0,36dB / km |
- |
|
|
@ 1550nm |
≤0,22dB / km |
≤0,23dB / km |
|
Băng thông (Lớp A) |
@ 850 |
|
|
≥500MHZ · km |
@ 1300 |
|
|
≥1000MHZ · km |
Khẩu độ số |
|
|
|
0,200 ± 0,015NA |
Bước sóng cắt cáp λcc |
≤1260nm |
≤1480nm |
|
|
Thông số kỹ thuật
Số lượng sợi |
Đường kính |
Trọng lượng |
Độ bền kéo |
Chống nghiền |
Bán kính uốn |
FO |
mm |
Kg / km |
N |
N / 100m |
mm |
2 ~ 12 |
9 |
85 |
600/1000 |
500/1500 |
15D / 30D |
14 ~ 24 |
9 |
85 |
600/3000 |
1000/3000 |
15D / 30D |
2 ~ 12 |
10 |
105 |
1000/3000 |
1000/3000 |
15D / 30D |
14 ~ 24 |
10 |
105 |
1000/3000 |
1000/3000 |
15D / 30D |
26 ~ 36 |
14 |
190 |
1000/3000 |
1000/3000 |
15D / 30D |
38 ~ 48 |
15 |
216 |
1000/3000 |
1000/3000 |
15D / 30D |
